皮秒激光切割機是什么光源類型(激光切割機工藝參數表)

皮秒激光切割機采用的是超短脈沖固體激光器作為其核心光源，具體屬于鎖模激光技術范疇。這種激光器能夠產生脈沖寬度在皮秒(10?12秒)級別的超短脈沖激光，是當前精密加工領域最先進的光源技術之一。

從激光介質分類來看，皮秒激光器主要采用以下幾種固體激光介質：

1. 摻鐿光纖激光器（Yb-doped fiber lasers）
2. 摻釹釩酸鹽激光器（Nd:YVO?）
3. 摻鐿釔鋁石榴石激光器（Yb:YAG）
4. 鈦藍寶石激光器（Ti:Sapphire）

工業級皮秒切割機最常見的是摻鐿光纖激光器和Nd:YVO?激光器，它們具有較高的轉換效率和穩定的輸出性能。

#一、皮秒激光的光源特性

皮秒激光光源具有幾個顯著區別于傳統激光的特性：

1. 超短脈沖寬度：典型值為1-10皮秒，比納秒激光短3個數量級
2. 高峰值功率：可達兆瓦級甚至吉瓦級
3. 高重復頻率：通常為10kHz-10MHz可調
4. 窄光譜寬度：具有良好的單色性
5. 低熱影響區：幾乎不產生熱擴散

這些特性使得皮秒激光在材料加工中能夠實現"冷加工"效果，避免了傳統激光加工中的熔融和熱變形問題。

#二、皮秒激光光源的工作原理

皮秒激光光源的核心技術是被動鎖模或主動鎖模技術，通過以下機制實現：

1. 鎖模振蕩器：產生初始的皮秒脈沖序列
2. 啁啾脈沖放大系統（CPA）：將脈沖能量放大而不損壞光學元件
3. 再生放大器：進一步提高脈沖能量
4. 非線性頻率轉換：通過LBO、BBO等晶體實現諧波轉換

典型的工業皮秒激光器工作流程為：種子源產生弱皮秒脈沖→脈沖展寬→能量放大→脈沖壓縮→輸出高能皮秒激光。

#三、皮秒激光光源的優勢應用

基于其獨特的光源特性，皮秒激光切割機在以下領域展現出顯著優勢：

1. 脆性材料加工：如藍寶石、玻璃、陶瓷的精密切割
2. 薄膜材料加工：OLED、太陽能電池的圖案化
3. 高反材料加工：銅、鋁等傳統難加工金屬
4. 醫療設備制造：支架、精密醫療器械的微加工
5. 電子行業：FPC、PCB的精細切割和鉆孔

相比傳統激光，皮秒激光加工具有無裂紋、無毛刺、邊緣質量高等特點，加工精度可達微米級。

#四、皮秒激光光源的發展趨勢

當前皮秒激光光源技術正朝著以下方向發展：

1. 更高功率：從幾十瓦向數百瓦發展，提高加工效率
2. 更短脈沖：向飛秒領域延伸，實現更精細加工
3. 更高重復頻率：MHz級重復頻率提高加工速度
4. 更緊湊設計：光纖化、模塊化設計降低系統體積
5. 智能化控制：實時脈沖調控適應不同材料加工需求

隨著5G、新能源、顯示技術等新興產業的發展，皮秒激光光源技術將繼續創新，為精密制造提供更強大的工具支持。

激光切割機工藝參數表

激光切割機的工藝參數直接影響加工質量和效率，以下是一份典型的激光切割機工藝參數參考表：

參數優化要點：

1. 金屬切割通常需要高峰值功率和低重復頻率

2. 非金屬材料適合高重復頻率和適中功率

3. 厚材料切割需降低速度、提高功率、增大氣壓

4. 精密微加工需縮小光斑直徑、提高脈沖質量

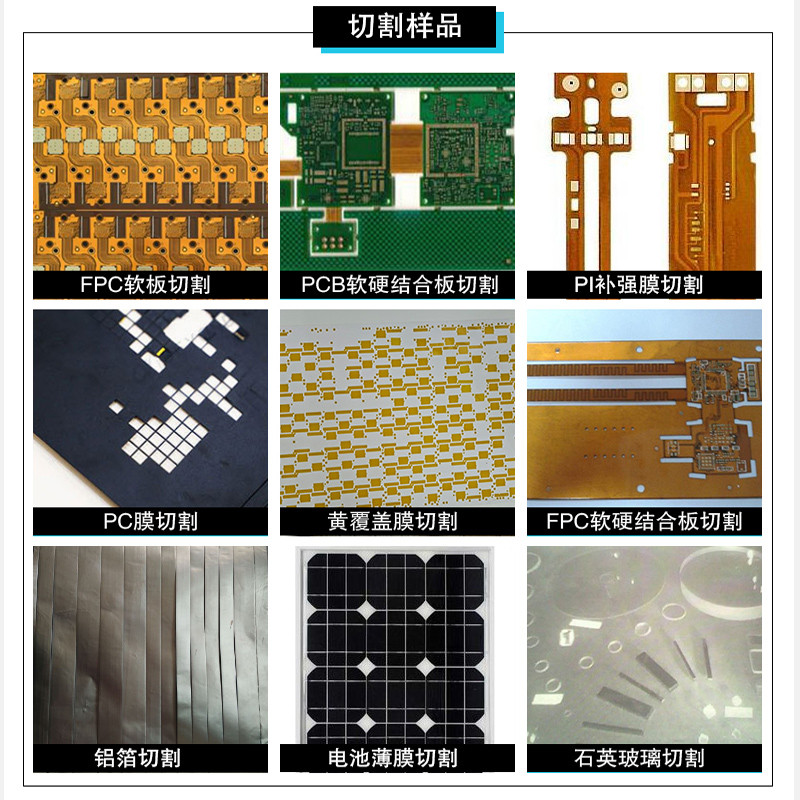

皮秒激光切割機能切割的材料

皮秒激光切割機憑借其超短脈沖特性，能夠加工傳統激光難以處理的多種材料，主要應用領域包括：

#一、金屬材料

1. 高反射金屬：銅、鋁、金、銀等傳統難加工金屬
2. 硬質合金：鎢鋼、高速鋼等超硬材料
3. 精密合金：鎳鈦記憶合金、鉑族金屬等
4. 薄金屬箔：厚度0.01-0.5mm的精密金屬薄片

加工優勢：無熔渣、無毛刺、邊緣無氧化，特別適合電子元器件加工。

#二、脆性非金屬材料

1. 透明材料：玻璃、藍寶石、石英等
2. 陶瓷材料：氧化鋁、氮化硅、壓電陶瓷等
3. 晶體材料：硅晶圓、碳化硅、GaN等半導體材料
4. 硬質材料：金剛石薄膜、立方氮化硼等超硬材料

加工優勢：無裂紋、無崩邊，可實現高精度輪廓切割。

#三、高分子及復合材料

1. 柔性電路材料：PI膜、PET膜等電子基材
2. 醫用材料：聚合物支架、可降解材料等
3. 復合材料：碳纖維增強塑料(CFRP)、玻璃纖維等
4. 敏感材料：含能材料、易爆材料等特殊材料

加工優勢：無熱損傷、無碳化，保持材料原有特性。

#四、特殊功能材料

1. 光電材料：OLED、太陽能電池薄膜等
2. 生物材料：人造骨骼、醫用植入體等
3. 納米材料：石墨烯薄膜、碳納米管陣列等
4. 多層復合材料：電子封裝材料、航天隔熱材料等

皮秒激光的"冷加工"特性使其成為這些高附加值材料加工的理想選擇，在微電子、醫療器械、新能源等領域具有不可替代的作用。隨著材料科學的發展，皮秒激光可加工的材料范圍還在持續擴大。
