OLED有機層燒蝕：紫外皮秒能量過高導致聚合物材料分解變色

在新一代顯示技術中，OLED（有機發光二極管）憑借高對比度、柔性可彎曲和色彩飽和度高等優點，已經成為智能手機、電視以及可穿戴設備的核心顯示方案。然而，在OLED器件的制造與后續加工環節中，激光微加工技術被廣泛應用，例如封裝切割、薄膜圖形化以及修復工藝。

其中，紫外皮秒激光因其“冷加工”特性（熱擴散小、加工精度高）而備受青睞。但在實際操作中，若激光能量參數控制不當，過高的光子能量可能引發OLED有機層的燒蝕，造成聚合物材料分解和表面顏色改變，嚴重時甚至影響器件的發光性能與壽命。

一、OLED有機層的材料特性

OLED的發光層及其相鄰的空穴/電子傳輸層主要由有機小分子或聚合物材料組成，常見的包括：

* 聚合物材料：如聚芴衍生物（PF）、聚對苯撐乙烯（PPV）等，用于紅綠藍發光。
* 小分子材料：如Alq?（8-羥基喹啉鋁）、Ir(ppy)?等。
* 聚合物特性：分子鍵能一般在 2–5 eV 左右，熱穩定性有限，紫外光照射時容易發生化學鍵斷裂或光氧化反應。

由于這些有機材料分子量較低、化學鍵能不高，因此在高能量光子轟擊下很容易發生：

1. 化學鍵斷裂 → 材料分解
2. 自由基反應 → 分子結構重排
3. 表面碳化/變色 → 光學性能下降

二、紫外皮秒激光的加工特點

紫外皮秒激光（波長常見為 355 nm，脈寬約 10?12 s）在微電子加工領域的優勢主要有：

* 超短脈沖時間：能量在極短時間內沉積，熱擴散范圍小，加工邊緣整齊。
* 高峰值功率：即使單脈沖能量不高，峰值功率依然遠高于納秒激光，可瞬間超過材料的燒蝕閾值。
* 光子能量高：355 nm 對應的單個光子能量約 3.5 eV，足以破壞有機層中的 C–C、C–N、C–O 等化學鍵。

然而，這些“優勢”在面對OLED有機層時卻可能變成“風險”。一旦激光能量密度超過材料閾值，非熱效應與光化學效應疊加，就可能引發材料不可逆分解。

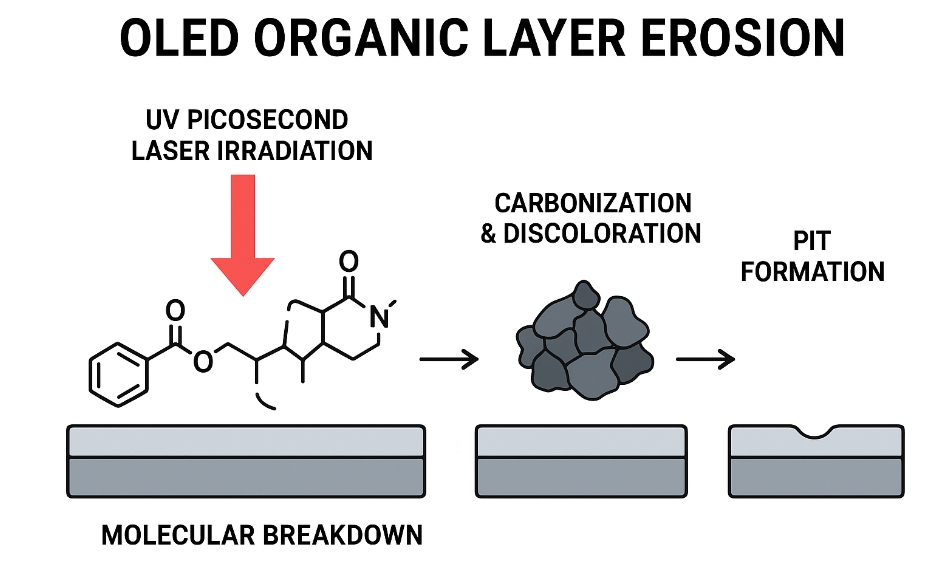

三、燒蝕機理：能量過高引發的分解與變色

當紫外皮秒激光能量設置過高時，OLED有機層會經歷以下過程：

1. 光子吸收與分子激發
聚合物分子吸收高能量光子后，電子從基態躍遷至激發態，部分能量以熒光形式釋放，但若能量過剩，化學鍵可能直接斷裂。

2. 化學鍵斷裂與分解
C–C、C–N 鍵在 3–4 eV 時已接近破裂閾值，皮秒激光高能光子可以瞬間觸發斷鍵，導致分子鏈降解。

3. 碳化與變色
分解產物中往往含有碳化物或不飽和結構，這些物質吸光性強、顏色偏深，使局部區域出現褐色、黑色等變色現象。

4. 表面燒蝕坑形成
在重復脈沖作用下，分解產物逐漸被拋出，材料表面形成顯微尺度的燒蝕坑，影響層間均勻性。

5. 器件性能下降

* 發光效率降低：發光層被破壞，電荷復合減少。
* 像素缺陷：局部區域發黑或不發光。
* 壽命縮短：碳化副產物加速電荷注入層老化。

> 典型實驗現象：在顯微鏡或AFM觀察下，過量能量處理的OLED有機層常出現顏色加深、粗糙度增加和局部剝落的現象。

四、實驗與表征方法

研究人員常用以下方法來驗證能量過高導致的分解：

* 光學顯微鏡/激光共聚焦：觀察表面變色與燒蝕痕跡。
* 拉曼光譜：檢測碳化產物的D/G峰強度變化。
* 紅外光譜（FTIR）：確認C–C、C–N 鍵斷裂的特征峰減弱。
* 熒光光譜：發射峰強度下降或紅移，表明材料發光性能受損。

* 壽命測試：對比激光處理前后OLED器件壽命差異。

五、應用風險

在OLED制造過程中，紫外皮秒激光的應用范圍廣泛，如激光封裝、薄膜切割、圖案修復等。如果能量參數設置不合理，可能帶來以下風險：

1. 良率下降：批量器件中出現不發光像素或亮度不均。
2. 生產成本增加：由于報廢率提高，材料損耗與工藝成本增加。
3. 可靠性受損：用戶長期使用時出現顏色漂移或顯示故障。

六、解決方案與優化思路

為了避免OLED有機層燒蝕，需要在工藝中進行精細化控制：

1. 能量控制

* 調整激光能量密度，使其略高于加工閾值，而非過度超過。
* 使用可變衰減器（AOM）精確調節激光功率。

2. 多脈沖累積加工

* 采用低能量多次掃描的方式，避免單次脈沖能量過高。

3. 光斑優化

* 使用高質量光學系統獲得均勻光斑，減少局部過曝。

4. 環境保護

* 在惰性氣氛（氮?dú)狻鍤猓┲屑庸ぃ瑴p少氧化反應。

5. 實時監控

* 配備在線反射率監測或光學反饋系統，避免過度燒蝕。

七、結論

紫外皮秒激光作為精密加工工具，在OLED產業鏈中具有重要地位。但由于OLED有機層本身對高能量光子的敏感性，一旦能量過高，便會造成聚合物材料的分解與變色，從而影響器件性能與壽命。因此，在實際應用中，必須通過能量控制、工藝優化和實時監測來避免這一問題。

隨著激光加工技術與工藝裝備的不斷升級，未來有望在確保加工精度的同時，最大限度保護OLED有機層材料，從而推動高端顯示產業的持續發展。
