FPC發黑問題深度解析與解決方案

FPC（柔性電路板）作為現代電子設備的核心組件，其可靠性直接關系到終端產品的品質和壽命。FPC發黑問題一直是困擾生產企業和工程師的常見缺陷，它不僅影響產品外觀，更可能預示著潛在的電氣性能下降和可靠性風險。

本文將全面解析FPC發黑問題的成因、機理及解決方案，并提供獨特視角和數據分析，為行業同仁提供參考。

一、FPC發黑問題的類型及成因分析

FPC發黑問題主要表現在以下幾個層面，其成因也各不相同：

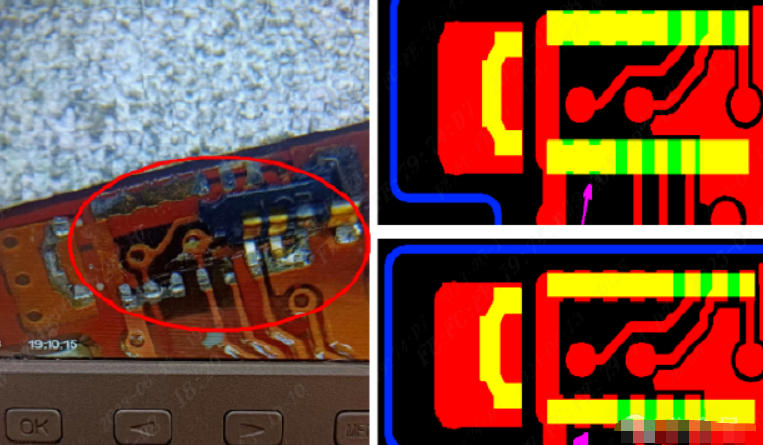

1.  阻焊層下銅箔發黑：主要表現為FPC柔性線路板阻焊層下銅箔線條上有發黑的跡象。其主要原因是FPC在擦板后水分未完全烘干，或在印阻焊前印制板表面被液體濺過或被人手觸摸過。解決方案是在網印時目檢印制板兩面銅箔是否有氧化現象。

2.  焊盤發黑：焊盤發黑通常與鍍金工藝相關。可能的原因包括FPC焊盤受潮氧化、FPC制造工藝問題（特別是鍍金層不良），以及回流焊爐溫設置不當。對于鍍金工藝，業界標準要求金層厚度大于0.05um，鎳層厚度在3-4um，但成本壓力導致部分企業降低金層厚度至0.03um甚至更低，增加了發黑風險。

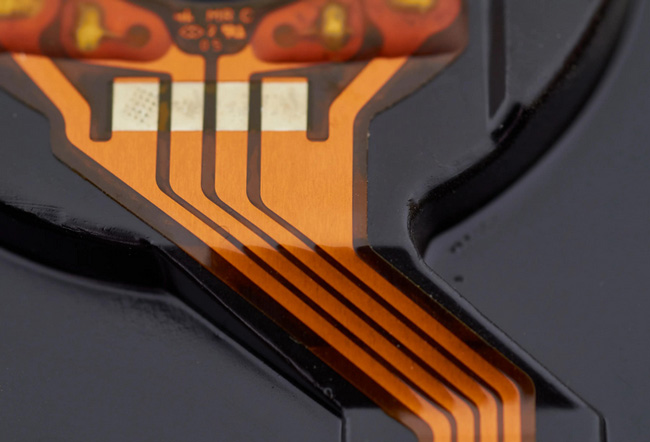

3.  金手指白點/黑點：FPC金手指上的白點或黑點可能是由于多種因素造成的。觀測方法上，需要注意有些情況下直視發黑的問題在測光下可能呈現亮白色，這可能是鎳金露鎳或鎳鈀金露鈀鎳的表現。原材料問題上，板廠在電鍍時可能有臟污粘在銅面上，導致局部沒有鍍層，常見的有干膜、油墨反粘等。

4.  整體氧化發黑：環境因素也是導致FPC發黑的重要原因，特別是在梅雨季，當濕度高于60%時，銅箔在72小時內就會開始氧化。此外，手汗中的鹽分以及硫化物（如橡膠腳墊/密封圈釋放的硫元素）也會加速銅箔的腐蝕。

下表總結了FPC發黑的主要類型、成因及影響：

二、FPC發黑問題的解決方案

針對不同的發黑成因，需要采取相應的解決方案：

1. 制造工藝優化

嚴格控制清潔和干燥流程：確保FPC在擦板后充分烘干，避免在印阻焊前表面被污染。操作人員需佩戴手套，避免直接用手觸摸板面。

改進鍍金工藝：嚴格按照IPC標準控制金層厚度（大于0.05um）和鎳層厚度（3-4um），避免“黑焊盤效應”。對于高可靠性要求的產品，建議采用化學鍍鎳浸金（ENIG）工藝的改進版本，如ENEPIG（化學鍍鎳鈀浸金）。

加強環境控制：在生產環境中嚴格控制溫濕度，防止銅箔氧化。存儲和運輸過程中采用真空鋁箔包裝（含干燥劑和濕度指示卡），并確保恒溫恒濕倉庫（溫度23±2℃，濕度45%±5%）。

2. 材料選擇與創新

采用新型表面處理技術：對于高頻應用，可以考慮采用改良黑氧化（MBO）技術、化學粗化替代方案（如有機偶聯劑處理或等離子體處理），以及低粗糙度銅箔（HVLP銅箔）集成，以在保證結合力的同時降低高頻損耗。
應用防護涂層：采用三防涂覆技術，如聚氨酯涂料，通過噴槍/筆涂/浸涂工藝實現0.1-0.3mm的涂層厚度，耐-40℃~125℃極端溫變，并通過48小時以上鹽霧測試。

3. 檢測與過程控制

加強在線檢測：在網印時目檢印制板兩面銅箔是否有氧化現象。對于金手指缺陷，可利用測光觀察，區分是真正的臟污還是露鎳/鈀鎳現象。

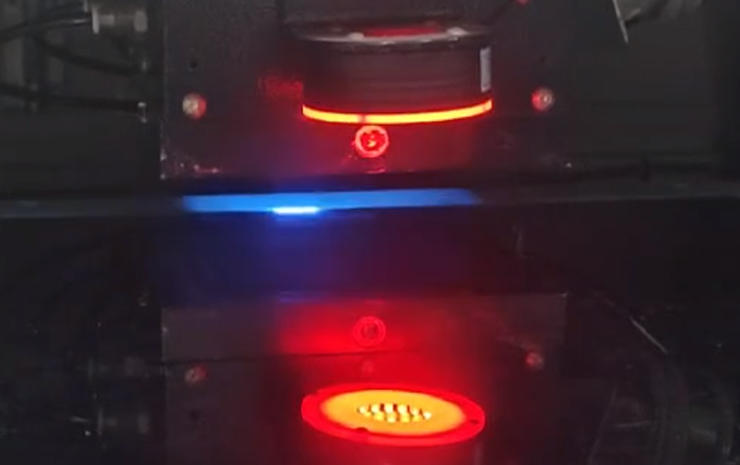

實施智能工藝控制：集成在線AOI檢測與機器學習模型，實時調整氧化參數。某AI驅動的黑化線已實現良率波動從±3%降至±0.5%。

三、小編觀點：從微觀機理到系統防治

通過對FPC發黑問題的深入研究，筆者提出以下獨特觀點：

1.  發黑問題本質上是界面問題：無論是阻焊層下的發黑、焊盤發黑還是金手指缺陷，本質上都是不同材料界面間的相互作用出了問題。解決發黑問題需要從界面科學的角度出發，研究銅-鎳-金-樹脂-阻焊油墨等多材料界面的相互關系和穩定性。

2.  高頻高速應用帶來的新挑戰：隨著5G/6G、光模塊等高頻高速應用的興起，F(xiàn)PC發黑問題不再僅僅是外觀和可靠性問題，更關系到信號完整性問題。傳統黑化工藝產生的氧化層粗糙度（Ra 0.5-1.5μm）已成為高頻場景下的關鍵限制因素。根據Hammerstad-Jensen模型，導體損耗與表面均方根粗糙度（Rq）的平方成正比。例如，10GHz信號下，Rq從1μm增至2μm會導致插入損耗增加0.3dB/m，直接影響長距離傳輸質量。

3.  系統防治策略：FPC發黑問題需要從設計、材料、制造、使用和維護全生命周期進行系統防治。包括：設計階段考慮防護要求；材料選擇階段評估抗氧化性能；制造階段嚴格控制工藝參數；使用階段提供適當?shù)沫h(huán)境條件；維護階段提供及時的搶救方案。

四、未來展望

隨著電子設備向更高頻率、更高密度、更柔性方向的發展，F(xiàn)PC發黑問題將面臨新的挑戰和機遇：

1.  工藝創新：未來FPC黑化處理將從傳統化學氧化向納米級表面工程演進。通過原子層沉積（ALD）技術在銅面生長2-5nm氧化鋁薄膜，可實現超低粗糙度（Ra<0.1μm）與高結合力的雙重目標。

2.  綠色制造：環保型助焊劑與無鉛焊料的研發將推動FPC焊接向綠色化方向發展，減少對環境的影響的同時，也可能減少因助焊劑殘留導致的發黑問題。

3.  智能生產：通過AI算法與機器視覺的深度融合，實現FPC焊接過程的實時質量監控與參數自適應調整，提前發現和預防發黑問題的產生。

五：多維度協同提升FPC可靠性

FPC發黑問題是一個多因素導致的復雜問題，需要從材料、工藝、環境控制等多個維度協同解決。通過微觀機理研究、工藝參數優化、新材料應用和智能質量控制等多方面努力，才能有效提升FPC的可靠性和使用壽命。

隨著電子設備向高性能、高可靠性方向的不斷發展，F(xiàn)PC發黑問題的研究和解決將變得更加重要，需要產業鏈上下游企業通力合作，共同推動行業技術進步。

> 對于已出現氧化跡象的FPC，可根據嚴重程度采取不同搶救措施：輕微發暗可通過異丙醇擦拭+局部補涂三防漆處理；局部發綠需返廠退鍍+化學沉銀處理；大面積腐蝕則建議更換并排查環境問題。
