視覺打標機定位精度不準如何調試

好的，視覺打標機定位精度不準是一個系統性工程問題，需要按照由簡到繁、由外到內的邏輯順序進行系統性排查和調試。以下是詳細的調試步驟與方法，共計約800字。

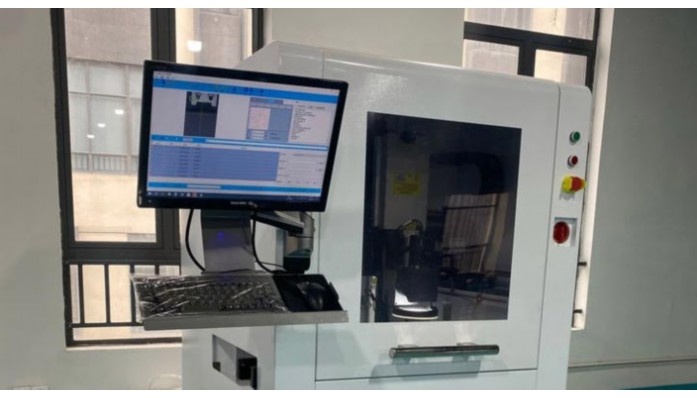

視覺打標機定位精度調試指南

視覺打標機的精度是一個綜合性能指標，它依賴于機械結構、視覺系統、軟件算法和外部環境四大要素的完美協同。當出現定位不準時，切忌盲目調整軟件參數，應遵循科學的調試流程。

一、 前期檢查與準備工作

1. 明確問題現象與量化誤差：

記錄現象：是整體偏移、旋轉，還是隨機性跳動？是每次都不準，還是加工一段時間后出現偏差？

量化誤差：使用顯微鏡或二次元測量儀，精確測量打標樣品與實際目標位置的偏差值，例如：X方向整體偏移+0.1mm，或旋轉角度0.5°。這是后續調試和驗證的依據。

2. 環境與基礎檢查：

穩定性：確保設備放置在穩固、水平的基礎之上，遠離震源（如沖床、空壓機）。

清潔度：檢查相機鏡頭、光源玻璃、振鏡場鏡的保護鏡片是否有灰塵、油污、劃痕。任何污漬都會嚴重影響圖像質量。

溫度：設備運行前預熱15-30分鐘，使光學和機械部件達到熱平衡狀態，避免熱脹冷縮導致的漂移。

二、 機械與安裝精度排查（硬件基礎）

這是最常見也是最容易被忽略的環節。視覺是“指揮系統”，機械是“執行系統”，指揮再準，執行不穩也徒勞。

1. 機械結構剛性檢查：

晃動測試：用手輕推相機、光源、振鏡頭，檢查是否有明顯的松動或晃動。所有連接件（螺絲、支架）必須緊固。

傳動系統：如果是龍門式或平臺移動式設備，檢查絲杠、導軌、皮帶等傳動部件是否有間隙、磨損或潤滑不良。

2. 相機/振鏡與加工平臺的相對位置：

垂直度：確保相機光軸與加工平臺絕對垂直。如果相機歪斜，會導致圖像畸變和比例失真，尤其是在視野邊緣誤差更大。可使用直角尺或高精度水平儀進行校準。

場鏡校準：振鏡場鏡的打標平面必須與相機焦平面、平臺物理平面三面合一。任何不平行都會導致打標區域中心準而邊緣偏。使用三維打標功能，打一個大面積矩形框，測量四個角點的高度是否一致。

三、 視覺系統核心調試（圖像質量是關鍵）

視覺系統的定位精度完全取決于圖像處理的質量。“垃圾進，垃圾出”是鐵律。

1. 光源與成像優化：

光源選擇：根據工件材質、顏色、背景對比度選擇合適的光源類型（環形光、同軸光、背光等）。目標是讓目標特征（如定位孔、邊緣）與背景形成高對比度、均勻、穩定的圖像。

打光技巧：避免過曝（特征丟失）和欠曝（特征模糊）。調整光源亮度和角度，確保邊緣清晰銳利。

2. 相機參數調整：

對焦：這是最重要的步驟。圖像輕微模糊會嚴重降低邊緣定位的亞像素精度。務必調整到圖像最清晰的狀態。

曝光時間：設置合適的曝光時間，保證圖像亮度適中且無拖影。運動拍照時，曝光時間要短。

3. 視覺工具參數優化：

定位工具（如Blob、輪廓、匹配）：精確設置ROI（感興趣區域），縮小處理范圍，提高速度和抗干擾能力。

特征參數：根據實際特征，精細調整工具的靈敏度、閾值、邊緣極性等參數，確保每次都能穩定、準確地抓取到唯一的特征點。

四、 軟件標定與補償（精度校準的核心）

這是將視覺坐標（像素）精確映射到物理世界坐標（毫米）和打標坐標的關鍵步驟。

1. 執行九點標定（或更多點）：

方法：使用高精度的標準標定板（如陶瓷棋盤格板），將其放置在打標平臺上。視覺系統依次識別標定板上的多個特征點（通常是9個或25個），并記錄下每個點的像素坐標和已知的物理坐標。

要點：

標定范圍應覆蓋整個實際打標視野。

標定板必須放平，與平臺貼合。

標定后，保存并應用標定數據。軟件會據此計算出一個映射矩陣，用于坐標轉換。

2. 補償參數修正：

旋轉補償：如果發現整體旋轉偏差，在軟件中修正相機坐標系與機械坐標系的旋轉角度。

縮放補償：如果發現比例尺不一致（如X方向1像素=0.01mm，Y方向1像素=0.0105mm），需進行縮放補償。

中心偏移補償：校正相機光軸中心與振鏡打標中心的偏差。

五、 總結：系統化調試流程

綜上所述，調試應遵循以下流程：

1. 觀察記錄：量化誤差現象。

2. 硬件排查：檢查清潔度、機械剛性、垂直度、三面合一。

3. 圖像優化：調整光源、對焦、曝光，獲得最清晰的圖像。

4. 工具測試：確保視覺工具能穩定、重復地找到特征。

5. 重新標定：在執行完以上步驟，確保硬件和圖像最佳后，進行高精度的九點標定。

6. 驗證與微調：打標測試件，測量實際偏差，如有必要，在軟件中進行微量的旋轉或偏移補償。

通過這種系統性的方法，可以逐步排除干擾因素，從根本上解決視覺打標機的定位精度問題，確保設備穩定、高效地運行。
