激光劃線工藝的溫度控制與熱應力分析

激光劃線工藝是一種高精度的非接觸加工技術，廣泛應用于電子、醫療、汽車和航空航天等行業，用于在材料表面創建永久性標記、圖案或微結構。該過程通過聚焦高能量激光束在材料局部區域，引發加熱、熔化、蒸發或相變，從而實現劃線。然而，激光加工過程中產生的熱量可能導致溫度急劇升高，進而引發熱應力，影響劃線質量、材料性能和加工效率。因此，溫度控制和熱應力分析在激光劃線工藝中至關重要。

本文將詳細探討激光劃線工藝的基本原理、溫度控制方法、熱應力分析及其影響，并提出緩解措施，最后附上常見問題解答（FAQ），以幫助讀者全面理解這一主題。

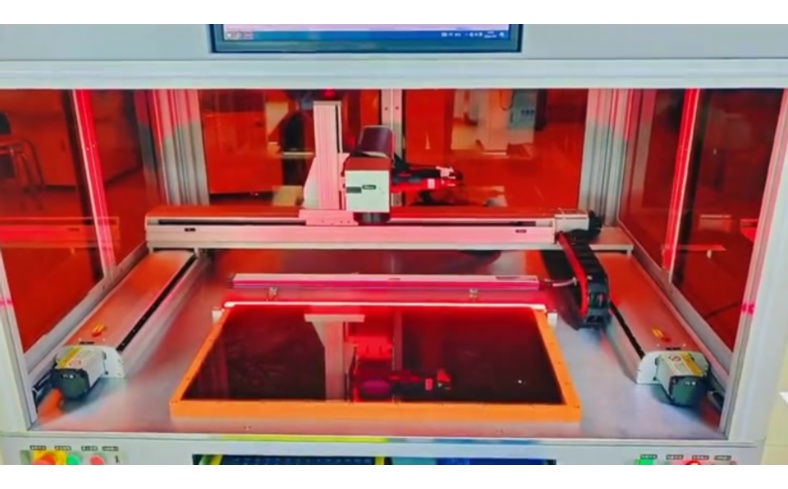

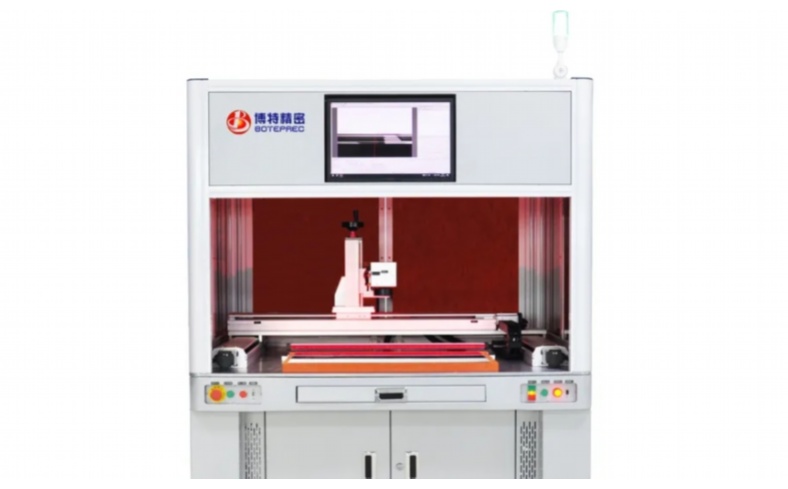

激光劃線工藝概述

激光劃線工藝利用激光束（如CO2激光、光纖激光或紫外激光）在材料表面進行局部加工。根據材料類型（如金屬、塑料、陶瓷或半導體），激光參數（包括功率、掃描速度、頻率和光斑尺寸）需要精確優化。例如，在金屬材料中，激光可能導致熔化和蒸發形成劃線；在塑料或聚合物中，則可能引起碳化或變色；而在脆性材料如玻璃或硅片上，激光劃線常用于微切割或標識。該工藝的優點包括高精度、靈活性、非接觸式加工以及適用于復雜圖案，但主要挑戰在于熱管理。不當的熱輸入可能導致材料損傷，如熱影響區（HAZ）擴大、氧化或變形，從而降低劃線質量和產品可靠性。在實際應用中，激光劃線常用于半導體晶圓切割、PCB板標記和醫療器械編碼，這些領域對精度和一致性要求極高，因此溫度控制和熱應力分析成為確保工藝成功的關鍵因素。

溫度控制的重要性與方法

溫度控制是激光劃線工藝的核心環節，因為激光能量集中釋放會導致局部溫度驟升，可能引發一系列問題。例如，過高溫度可能導致材料熔化過度、形成飛濺或氣泡，影響劃線清晰度；在熱敏感材料中，如某些聚合物或生物材料，溫度失控甚至會導致分解或毒性物質釋放。此外，溫度梯度還會加速設備磨損，縮短激光器壽命。因此，有效的溫度控制不僅能提升劃線質量，還能提高加工效率和安全性。

溫度控制方法主要包括以下幾個方面：

1.參數優化：通過調整激光功率、掃描速度、脈沖頻率和光斑尺寸，可以最小化熱輸入。例如，降低功率或提高掃描速度可以減少能量沉積，從而控制溫度上升。在實際操作中，常使用實驗設計（DOE）方法或模擬軟件來優化參數組合，確保在保證劃線深度的同時，避免過熱。

2.冷卻系統：集成主動冷卻裝置，如風冷或液冷系統，可以快速散熱。例如，在激光頭或工件夾具上安裝水冷循環系統，能有效降低局部溫度。此外，使用輔助氣體（如氮氣或氬氣）吹掃加工區域，不僅能清除碎屑，還能通過對流冷卻減少熱積累。

3.實時監控與反饋控制：利用溫度傳感器（如熱電偶或紅外熱像儀）實時監測加工區域的溫度變化，并將數據反饋至控制系統，實現動態調整激光參數。這種閉環控制方式在高速劃線中尤為重要，可以預防溫度波動導致的缺陷。

4.材料與預處理：選擇熱導率高的材料或進行預處理（如預熱或涂層）可以改善熱分布。例如，在金屬劃線前預熱工件，能減少溫度梯度，從而降低熱應力風險。

研究表明，在半導體行業，通過精確溫度控制，激光劃線工藝的缺陷率可降低30%以上，凸顯了其重要性。

熱應力分析

熱應力是由于溫度不均勻分布引起的內部應力，在激光劃線過程中，局部加熱導致材料膨脹不均，產生拉伸或壓縮應力。如果這些應力超過材料強度極限，可能導致微裂紋、變形或殘余應力，嚴重影響劃線質量和產品壽命。例如，在脆性材料如玻璃或陶瓷中，熱應力常引發裂紋擴展；在薄板金屬中，則可能導致翹曲或尺寸偏差。

熱應力的來源主要包括：

-溫度梯度：激光束聚焦點溫度高，周邊區域溫度低，形成陡峭梯度，引發不均勻膨脹。

-材料特性：不同材料的熱膨脹系數、彈性模量和熱導率差異會影響應力大小。例如，低熱導率材料更易積累熱量，導致更高應力。

-加工參數：高功率或低速掃描會增加熱輸入，加劇應力集中。

分析方法包括：

-有限元分析（FEA）：通過計算機模擬，構建溫度場和應力分布模型，預測熱點區域和潛在失效點。FEA可以幫助優化激光路徑和參數，減少實驗成本。

-實驗測試：使用應變計、數字圖像相關（DIC）技術或X射線衍射測量實際應力，驗證模擬結果。例如，在實驗室環境中，通過DIC可以可視化材料表面的應變分布，識別高應力區。

緩解熱應力的措施包括：

-優化激光路徑：采用均勻掃描或交替路徑，避免局部熱量積累。

-后處理：如退火處理，可以釋放殘余應力，提高材料穩定性。

-漸進加工：分步施加激光能量，允許熱量擴散，減少驟變。

案例研究顯示，在金屬激光劃線中，通過FEA分析發現，將激光功率從100W降至80W，并結合水冷，熱應力峰值可從200MPa降至100MPa，劃線邊緣裂紋顯著減少。這證明了熱應力分析在工藝優化中的實際價值。

結論

激光劃線工藝的溫度控制與熱應力分析是確保加工精度和可靠性的關鍵。通過參數優化、冷卻系統集成和實時監控，可以有效管理溫度；而通過有限元分析和實驗測試，可以預測和緩解熱應力。隨著智能制造和物聯網技術的發展，未來激光劃線工藝將更加依賴數據驅動的方法，例如人工智能預測模型，以實現更高效的熱管理。總之，重視溫度控制和熱應力分析不僅能提升產品質量，還能推動激光技術在高端制造領域的廣泛應用。

常見問題解答（FAQ）

1.問：什么是激光劃線工藝？

答：激光劃線工藝是一種使用高能量激光束在材料表面創建標記、圖案或微結構的非接觸加工技術。它通過局部加熱使材料發生物理或化學變化，廣泛應用于工業標識、半導體切割和醫療器械加工中，具有高精度和靈活性的優點。

2.問：為什么溫度控制在激光劃線中很重要？

答：溫度控制至關重要，因為激光加工產生的熱量可能導致材料變形、氧化、熱影響區擴大或性能退化。有效控制溫度可以確保劃線清晰、一致，并延長設備壽命，避免因過熱引起的缺陷，如裂紋或變色。

3.問：熱應力如何影響劃線質量？

答：熱應力可引起材料內部的不均勻應力分布，導致微裂紋、變形或殘余應力。這會使劃線邊緣粗糙、尺寸不準，甚至造成材料失效，尤其在脆性材料中，熱應力可能直接導致產品報廢，影響整體加工效率和質量。

4.問：如何減少激光劃線中的熱應力？

答：減少熱應力的方法包括優化激光參數（如降低功率或提高掃描速度）、使用冷卻系統散熱、均勻分布激光路徑以及進行后處理如退火。此外，通過有限元分析模擬應力分布，可以提前識別風險并采取預防措施。

5.問：常見的溫度控制方法有哪些？

答：常見溫度控制方法包括調整激光參數（功率、速度等）、安裝風冷或液冷系統、使用輔助氣體吹掃、以及集成實時溫度監控與反饋控制。這些方法協同作用，能有效管理加工過程中的熱量，確保穩定和高質量的劃線結果。
