激光劃線機散熱系統設計難點

激光劃線機散熱系統設計難點分析

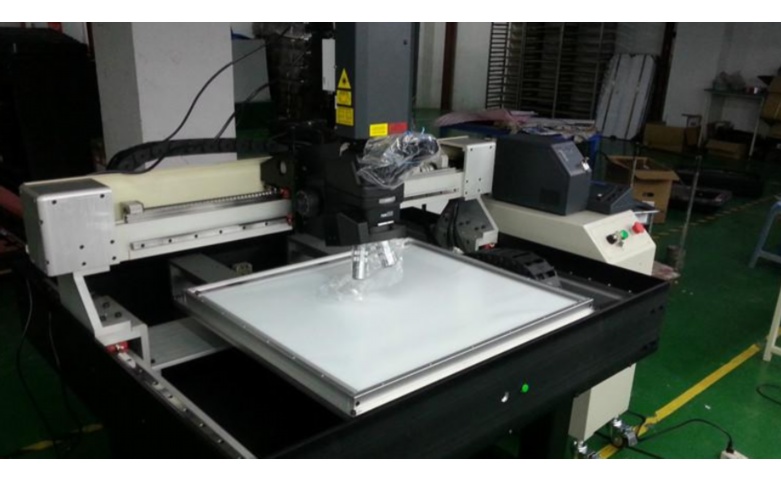

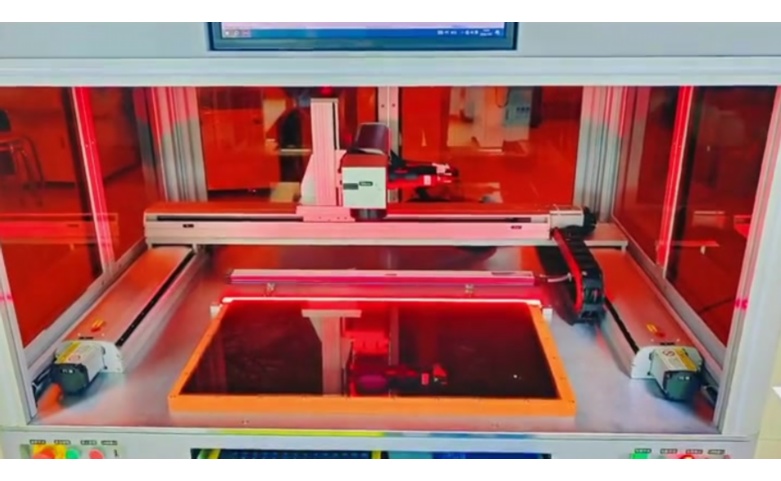

激光劃線機作為一種高精度工業設備，廣泛應用于電子、汽車、醫療器械等領域，用于在材料表面進行精細劃線或標記。其核心部件激光器在運行過程中會產生大量熱量，如果散熱不當，可能導致設備性能下降、壽命縮短甚至故障。因此，散熱系統設計是激光劃線機研發中的關鍵環節。然而，在設計過程中，工程師們面臨著多重難點，這些難點不僅涉及熱力學原理，還涉及材料科學、機械工程和成本控制等多個方面。本文將詳細探討激光劃線機散熱系統設計的主要難點，并分析可能的解決方案。

1.高熱量密度與散熱效率的平衡

激光劃線機的激光器通常采用高功率半導體或光纖激光源，在工作時會產生集中的熱量。例如，一臺功率為100W的激光器，其熱負荷可能高達數百瓦，這要求散熱系統必須快速、高效地將熱量導出并散發到環境中。難點在于，熱量密度高，容易在局部形成熱點，導致激光器溫度急劇上升，影響光束質量和設備穩定性。設計師必須采用高效的散熱方式，如強制風冷或液冷系統，但這也帶來了新的挑戰：如何在不增加設備體積的前提下，實現足夠的散熱面積和氣流通道？例如，在緊湊型激光劃線機中，空間有限，散熱鰭片或冷卻管道的布局需要優化，以避免熱量積聚。同時，散熱效率還受環境溫度影響，在高溫環境下，散熱系統的性能可能大打折扣，這要求設計時必須考慮冗余和自適應控制。

2.空間限制與結構集成

工業激光劃線機通常追求小型化和輕量化，以適應自動化生產線或移動應用。然而，散熱系統需要足夠的空間來布置散熱器、風扇或冷卻回路，這導致設計與結構集成的矛盾。例如，在手持式激光劃線機中，散熱系統必須嵌入狹小的外殼內，這限制了散熱鰭片的尺寸和風扇的功率。設計師往往需要采用多層散熱結構或微通道冷卻技術，但這些方案可能增加制造復雜性和成本。此外，散熱系統與激光光學元件的近距離布置可能導致熱干擾，影響劃線精度。因此，難點在于如何在有限空間內實現高效散熱，同時確保設備整體結構的穩定性和可靠性。這通常需要通過計算機模擬（如CFD分析）來優化布局，但模擬本身也存在誤差，需要實際測試驗證。

3.材料選擇與熱管理

散熱系統的材料選擇直接影響散熱性能和設備壽命。理想的散熱材料應具備高導熱系數、輕質、耐腐蝕和低成本等特點，但現實中很難找到完美匹配的材料。例如，銅和鋁是常用散熱材料，銅導熱性好但重量大、成本高；鋁較輕便但導熱性稍差。在激光劃線機中，散熱器可能直接接觸激光器，如果材料熱膨脹系數不匹配，可能導致熱應力裂紋。此外，在高溫或腐蝕性環境中，材料可能退化，影響長期可靠性。另一個難點是熱界面材料（如導熱硅脂）的選擇，它們用于填充散熱器與熱源之間的空隙，但如果應用不當，會導致熱阻增加。設計師必須權衡材料性能、成本和可用性，有時還需采用復合材料或表面處理技術，但這又可能引入新的制造難題。

4.冷卻方式的選擇與優化

激光劃線機的散熱系統通常采用風冷、液冷或混合冷卻方式。風冷簡單、成本低，但散熱能力有限，適用于低功率設備；液冷（如水冷或油冷）效率高，但系統復雜，需要泵、管道和換熱器，增加了泄漏和維護風險。難點在于根據激光功率和應用場景選擇最合適的冷卻方式。例如，在高功率連續作業的激光劃線機中，液冷可能是必需，但設計時必須考慮防漏措施和冷卻液的循環效率。同時，冷卻系統的能耗也是一個問題，風扇或泵的功耗可能占設備總能耗的相當比例，影響整體能效。優化冷卻系統往往需要?jiǎng)討B(tài)控制，例如根據溫度傳感器調整風扇轉速，但這又增加了電子控制的復雜性。

5.環境適應性與可靠性

激光劃線機常用于各種工業環境，如高溫車間、多塵場所或高濕度區域，這對散熱系統的環境適應性提出了高要求。例如，在多塵環境中，散熱鰭片容易積灰，降低散熱效率，甚至導致過熱故障。設計師必須考慮防塵設計，如添加過濾網或密封結構，但這可能阻礙氣流，形成新的散熱難點。此外，溫度波動可能導致熱脹冷縮，影響散熱器與激光器的連接穩定性。可靠性方面，散熱系統需要經受長期循環熱負荷，可能引發疲勞失效。測試和驗證是解決這一難點的關鍵，但模擬實際工況的測試往往耗時耗資。

6.成本與性能的權衡

在商業應用中，激光劃線機的成本控制至關重要。高效散熱系統可能涉及昂貴材料、精密制造或復雜控制單元，這會導致設備售價上升，影響市場競爭力。難點在于如何在預算內實現足夠的散熱性能。例如，采用高端液冷系統可能提升可靠性，但成本高昂；而簡化風冷系統雖便宜，卻可能無法滿足高功率需求。設計師必須進行成本效益分析，尋找折中方案，如使用標準化散熱模塊或優化生產流程。此外，維護成本也應考慮，復雜的散熱系統可能需要定期保養，增加用戶總擁有成本。

結論

激光劃線機散熱系統設計是一個多學科交叉的復雜過程，涉及熱管理、材料工程、機械設計和成本控制等多個方面。難點主要集中在高熱量密度下的散熱效率、空間限制下的結構集成、材料選擇與兼容性、冷卻方式優化、環境適應性以及成本性能平衡上。解決這些難點需要綜合運用仿真技術、實驗測試和創新材料，未來隨著新材料（如石墨烯散熱器）和智能控制技術的發展，散熱系統設計有望變得更高效、緊湊和可靠。然而，工程師仍需在現實約束中不斷探索，以確保激光劃線機在各類應用中穩定運行。

5個FAQ問答

FAQ1:為什么激光劃線機需要高效的散熱系統？

答：激光劃線機的激光器在運行時會產生大量熱量，如果散熱不足，會導致設備溫度過高，影響激光光束的穩定性和劃線精度，甚至引發元件老化或故障。高效的散熱系統能快速導出熱量，確保設備在額定溫度范圍內工作，延長使用壽命并提高可靠性。例如，在連續作業的高功率應用中，散熱不良可能直接導致生產中斷。

FAQ2:常見的激光劃線機散熱方式有哪些？各自的優缺點是什么？

答：常見散熱方式包括風冷、液冷和混合冷卻。風冷通過風扇和散熱鰭片強制空氣對流，優點是結構簡單、成本低、維護方便，但散熱能力有限，適用于低功率設備。液冷使用水或冷卻液循環散熱，優點是效率高、適用于高功率場景，但系統復雜、成本高，且存在泄漏風險。混合冷卻結合風冷和液冷，能平衡性能與成本，但設計更復雜。選擇時需根據激光功率、環境條件和預算綜合考慮。

FAQ3:散熱系統設計中最常見的錯誤是什么？如何避免？

答：最常見錯誤包括散熱面積不足、材料選擇不當、氣流設計不合理以及忽略環境因素。例如，設計師可能低估熱負荷，導致散熱器尺寸過小；或使用不匹配的材料，引起熱應力問題。為避免這些錯誤，建議在設計中采用熱仿真軟件進行模擬，進行實際環境測試，并參考行業標準。同時，考慮冗余設計和定期維護計劃，可以提前發現并糾正問題。

FAQ4:如何選擇適合激光劃線機的散熱材料？

答：選擇散熱材料時，需考慮導熱系數、重量、成本和耐腐蝕性。常用材料包括鋁（輕便、成本低，但導熱性中等）和銅（導熱性好，但重量大、價格高）。對于高功率設備，可選用鋁合金或復合材料，或在表面涂覆導熱涂層以提升性能。此外，熱界面材料（如導熱硅脂）應選擇低熱阻類型，確保與熱源緊密接觸。實際選擇應基于激光器功率、設備結構和應用環境，通過測試驗證最佳方案。

FAQ5:散熱系統維護的注意事項有哪些？

答：維護散熱系統時，首先應定期清潔散熱鰭片和風扇，防止灰塵積聚影響散熱效率；其次，檢查冷卻液（如使用液冷）的量和質量，避免泄漏或變質；第三，監控溫度傳感器和控制系統，確保散熱部件正常工作；最后，根據使用頻率進行預防性維護，例如每6-12個月全面檢查一次。如果設備在惡劣環境中使用，維護頻率應增加。忽視維護可能導致過熱故障，縮短設備壽命。
