激光劃線機CCD鏡頭標定失準應急處理

激光劃線機CCD鏡頭標定失準應急處理指南

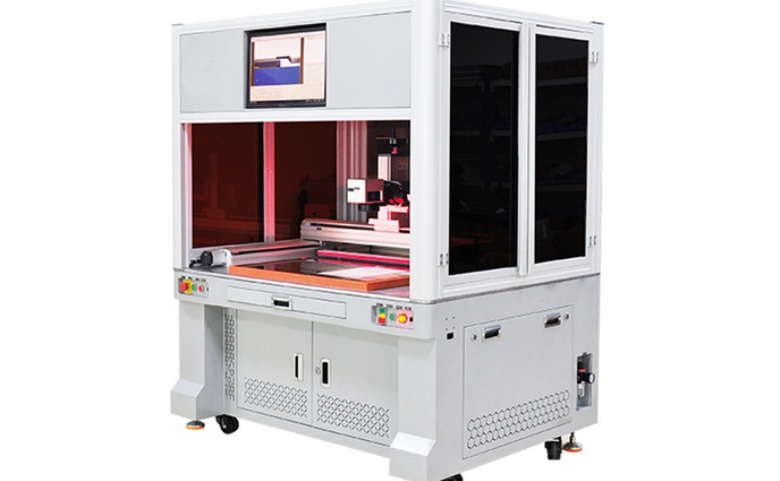

激光劃線機作為一種高精度工業設備，廣泛應用于金屬加工、電子制造、汽車行業等領域，用于實現精確的劃線、切割和標記操作。其核心部件CCD鏡頭視覺系統通過圖像捕捉和處理，確保激光劃線的準確性和一致性。然而，在實際使用中，CCD鏡頭標定可能因各種原因失準，導致劃線偏差、產品質量下降甚至設備故障。標定失準不僅影響生產效率，還可能引發安全風險，因此應急處理至關重要。本文將從原因分析、應急處理步驟、預防措施以及常見問題解答等方面，全面介紹激光劃線機CCD鏡頭標定失準的應急處理方法，幫助操作人員快速應對問題，恢復設備正常運行。

一、標定失準的原因分析

CCD鏡頭標定失準可能由多種因素引起，了解這些原因有助于針對性地進行應急處理。常見原因包括：

1.機械振動和沖擊：激光劃線機在高速運行或搬運過程中，可能受到外部振動或碰撞，導致CCD鏡頭或相關光學元件位移。例如，工廠環境中的重型設備運行或不當安裝都可能引發振動，從而使標定參數失效。

2.溫度變化：環境溫度波動會影響光學器件的熱膨脹系數，導致鏡頭焦距或位置發生變化。尤其是在溫差較大的環境中，如夏季高溫或冬季低溫，標定容易失準。

3.灰塵和污染：CCD鏡頭表面積聚灰塵、油污或其他污染物，會降低圖像質量，影響標定準確性。這在粉塵較多的工業環境中尤為常見。

4.軟件或控制系統故障：設備控制軟件可能出現錯誤，如參數丟失、算法偏差或固件更新問題。人為操作失誤，如誤調參數，也可能導致標定失準。

5.設備老化和磨損：長期使用后，CCD鏡頭或機械結構可能發生磨損，影響其穩定性和精度。例如，鏡頭支架松動或傳感器性能下降。

6.電源波動：不穩定的電源供應可能導致控制系統異常，進而影響標定數據。

據統計，約60%的標定失準案例源于環境因素和人為操作，因此日常維護和監控至關重要。識別這些原因后，操作人員可以快速定位問題，并采取相應應急措施。

二、應急處理步驟

當發現激光劃線機CCD鏡頭標定失準時，應立即采取應急處理措施，以避免生產中斷和設備損壞。以下是詳細的步驟指南，建議按照順序執行，并確保操作人員具備基本培訓。

1.安全準備與初步檢查

-斷開電源并隔離設備：首先，關閉激光劃線機電源，并懸掛警示牌，防止他人誤操作。確保工作區域安全，避免激光意外發射造成傷害。

-外觀檢查：仔細檢查CCD鏡頭及相關組件是否有明顯物理損傷，如裂紋、松動或污垢。使用軟布和專用清潔劑輕輕擦拭鏡頭表面，去除灰塵和油污。注意避免使用腐蝕性化學品，以免損壞光學涂層。

-查看報警信息：如果設備控制系統有報警功能，記錄錯誤代碼或提示信息，這有助于快速診斷問題根源。

2.軟件系統檢查與復位

-重啟控制系統：許多標定失準問題可通過簡單重啟解決。關閉設備后，等待1-2分鐘再重新啟動，以清除臨時軟件故障。

-檢查標定參數：進入設備控制軟件界面，查看當前標定參數是否與出廠設置或上次標定記錄一致。如果參數異常，嘗試恢復備份數據（如有）。注意：不要隨意修改參數，除非有明確指導。

-運行診斷程序：多數激光劃線機內置自診斷功能，執行該程序可檢測CCD鏡頭和視覺系統的狀態。根據輸出結果，判斷是否需要進一步處理。

3.重新標定操作

如果初步檢查無效，需執行重新標定。這是一項關鍵步驟，建議參考設備手冊或由專業人員進行。

-準備標定工具：使用標準標定板（如棋盤格或點陣板），確保其清潔且放置于穩定平臺。標定環境應光線均勻，避免強光直射。

-執行標定流程：

-啟動標定模式：在控制軟件中選擇“標定”選項，按照提示操作。

-采集圖像：CCD鏡頭對標定板進行多角度圖像采集，通常需要覆蓋整個工作區域。確保圖像清晰，無模糊或畸變。

-計算參數：系統自動處理圖像數據，生成新的標定參數，包括焦距、畸變校正和坐標轉換矩陣。

-保存并應用：完成標定后，保存參數至系統，并執行測試驗證。

-注意事項：標定過程中避免振動或干擾。如果設備支持自動標定，優先使用該功能；否則，手動標定需謹慎操作。

4.測試與驗證

重新標定后，必須進行測試以確保準確性。

-運行測試程序：在廢料或測試材料上執行劃線操作，檢查線條是否與預期路徑一致。使用測量工具（如卡尺或光學測量儀）量化偏差，通常允許誤差范圍在設備規格內（例如±0.1mm）。

-多次重復測試：進行多次劃線測試，覆蓋不同區域，以確認標定穩定性。如果仍有偏差，可能需要重復標定或檢查硬件問題。

-記錄結果：將測試數據和處理過程記錄在維護日志中，便于后續分析和預防。

5.后續操作與報告

-恢復生產：確認標定準確后，逐步恢復設備運行，并監控初期生產效果。

-編寫應急報告：詳細記錄標定失準的原因、處理步驟和結果，提交給管理部門。這有助于改進維護計劃。

-聯系技術支持：如果應急處理無效，或問題反復出現，應及時聯系設備供應商或?qū)I(yè)維修服務。

整個應急處理過程應以安全、高效為核心，通常可在1-2小時內完成。通過系統化操作，能最小化停機時間，保障生產連續性。

三、預防措施

為減少標定失準的發生，建議采取以下預防措施：

-定期維護：制定維護計劃，每季度或每半年進行一次全面標定和檢查。清潔鏡頭和光學部件，緊固機械結構。

-環境控制：保持工作環境穩定，控制溫度在20-25°C，濕度在40%-60%，避免振動和粉塵。

-操作培訓：對操作人員進行定期培訓，確保他們熟悉標定流程和常見問題處理方法。

-數據備份：定期備份標定參數和設備設置，防止數據丟失。

-監控與預警：安裝傳感器監測設備狀態，實現早期預警。通過統計分析標定歷史數據，預測潛在風險。

預防優于治療，通過這些措施，可顯著降低標定失準概率，延長設備壽命。

四、FAQ（常見問題解答）

Q1:什么是CCD鏡頭標定？為什么它對激光劃線機很重要？

A:CCD鏡頭標定是指通過圖像處理技術，調整CCD鏡頭與激光系統的坐標對應關系，確保捕捉的圖像與實際物理位置一致。它對激光劃線機至關重要，因為標定準確性直接影響到劃線的精度和產品質量。如果標定失準，可能導致劃線偏移、圖案扭曲，甚至引發生產缺陷和安全事故。

Q2:標定失準的常見癥狀有哪些？如何快速識別？

A:常見癥狀包括：劃線位置偏差、圖像模糊或畸變、設備報警提示、重復性差等。操作人員可通過視覺檢查劃線結果是否對齊，或運行簡單測試程序（如繪制標準圖形）來快速識別。如果發現不一致或系統頻繁報錯，很可能標定已失準。

Q3:在應急處理中，如果重新標定后問題仍未解決，該怎么辦？

A:如果重新標定無效，首先檢查硬件組件，如CCD鏡頭是否損壞、連接線是否松動。其次，驗證軟件版本和參數設置，必要時升級或重置。若問題持續，建議聯系設備制造商或?qū)I(yè)技術人員進行深度診斷，可能涉及更換部件或系統維修。切勿自行拆卸關鍵部件，以免造成進一步損壞。

Q4:如何預防CCD鏡頭標定失準？日常維護中應注意什么？

A:預防措施包括：定期清潔鏡頭、避免設備振動、控制環境溫濕度、備份標定數據，以及培訓操作人員。日常維護中，應注意每次使用前進行快速檢查，定期執行全面標定，并記錄維護日志。此外，使用高質量耗材和遵循操作規范也能有效降低風險。

Q5:標定失準會導致哪些后果？如果忽略處理，會有什么影響？

A:標定失準可能導致產品不合格率上升、生產效率下降、設備磨損加劇，甚至引發安全事故（如激光誤射）。如果忽略處理，小偏差可能累積成大問題，造成設備停機、維修成本增加，并影響企業聲譽。因此，一旦發現標定失準，應立即采取應急措施，避免長期影響。

結語

激光劃線機CCD鏡頭標定失準是工業應用中常見但可管理的問題。通過科學的應急處理步驟、原因分析和預防措施，操作人員可以快速恢復設備性能，確保生產質量與安全。本指南提供了實用方法，但實際應用中需結合設備具體型號和現場條件。持續學習和改進維護策略，將有助于提升整體運營效率。如果您有更多疑問，建議參考設備手冊或咨詢專業人士。
