激光劃線機系統誤差建模與補償算法

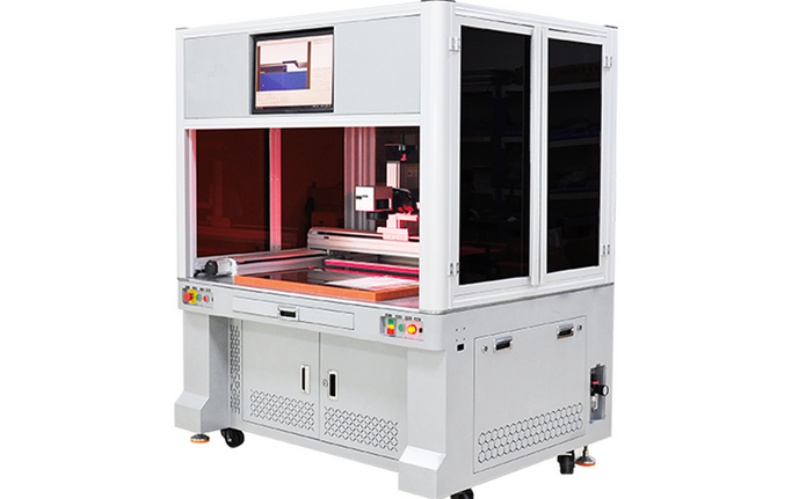

激光劃線機是一種高精度工業設備，廣泛應用于電子、汽車和航空航天等領域，用于在材料表面進行精確的劃線、標記或切割。然而，在實際應用中，系統誤差會嚴重影響其精度和穩定性，導致劃線偏差、重復性差等問題。系統誤差主要來源于機械結構、熱變形、控制算法和環境因素等。為了提高激光劃線機的性能，誤差建模與補償算法成為關鍵技術。本文將從誤差建模的基本原理、常見誤差來源、建模方法、補償算法及其實現等方面進行詳細探討，旨在為相關領域的研究和應用提供參考。

一、誤差建模的基本原理與重要性

誤差建模是通過數學或統計方法，對激光劃線機系統中的各種誤差源進行量化描述的過程。其核心在于識別誤差的成因和傳播路徑，從而為補償提供理論基礎。激光劃線機的系統誤差可分為靜態誤差和動態誤差：靜態誤差包括機械加工誤差、裝配誤差等固定偏差；動態誤差則涉及熱變形、振動和控制延遲等隨時間變化的因素。建模的重要性在于，它能夠?qū)碗s的物理現象轉化為可計算的模型，例如通過線性回歸、有限元分析或數據驅動方法，預測誤差對劃線精度的影響。例如，在高速劃線過程中，熱誤差可能導致光路偏移，建模可以幫助量化溫度變化與位置偏差之間的關系，從而設計有效的補償策略。

二、常見誤差來源及建模方法

激光劃線機的誤差來源多樣，主要包括：

1.機械誤差：如導軌不平整、絲杠反向間隙等，這些誤差通常可以通過幾何誤差模型來描述，例如使用齊次變換矩陣建立多體系統模型，將各個運動軸的誤差疊加到整體坐標系中。

2.熱誤差：由于激光器和工作環境溫度變化引起的熱膨脹，可能導致光路偏移或焦距變化。建模時可采用熱-機械耦合模型，通過溫度傳感器數據擬合熱變形曲線，或使用有限元仿真預測熱應力分布。

3.控制誤差：伺服系統響應延遲、編碼器分辨率不足等，可通過系統辨識方法（如ARMAX模型）建立控制回路的動態誤差模型。

4.環境誤差：如振動、濕度變化等外部因素，通常使用隨機過程模型或卡爾曼濾波器進行建模。

建模方法包括傳統解析模型和現代數據驅動方法。傳統方法依賴于物理定律，例如牛頓力學和熱力學方程，適用于結構簡單的系統；而數據驅動方法（如神經網絡或支持向量機）則通過大量實驗數據訓練模型，能夠處理非線性誤差，提高預測精度。例如，在激光劃線機中，結合傳感器數據（如位置、溫度）和機器學習算法，可以實時更新誤差模型，適應不同工況。

三、補償算法設計與實現

補償算法旨在根據誤差模型，對系統輸出進行修正，以減少或消除誤差。常見的補償算法包括：

1.前饋補償：基于誤差模型預測偏差，并在控制指令中提前加入修正量。例如，在機械誤差補償中，通過查表法或多項式擬合，對運動軌跡進行預校正。

2.反饋補償：利用實時傳感器數據（如位置編碼器）進行閉環控制，例如PID控制器可根據誤差反饋調整激光頭位置，但其響應速度可能受限于系統帶寬。

3.自適應補償：適用于時變誤差，如熱誤差。自適應算法（如最小二乘法或模型參考自適應控制）能夠在線更新模型參數，動態調整補償量。

4.智能補償：結合人工智能技術，例如使用神經網絡或模糊邏輯，處理復雜非線性誤差。這些方法通過訓練數據學習誤差模式，實現高精度補償，但計算復雜度較高。

實現補償算法時，需考慮軟硬件集成。在軟件層面，可將算法嵌入到PLC或工控機中，通過實時操作系統確保響應速度；在硬件層面，需配備高精度傳感器（如激光干涉儀）和執行器，以采集數據和執行補償指令。實際應用中，補償過程通常包括誤差識別、模型驗證和補償效果評估等步驟。例如，通過對比補償前后的劃線精度數據，使用均方根誤差（RMSE）作為評價指標，確保補償算法有效。

四、實際應用與未來展望

誤差建模與補償算法在激光劃線機中已取得顯著成效，例如在半導體行業中，補償后劃線精度可提升至微米級。未來，隨著物聯網和數字孿生技術的發展，實時誤差監測與補償將更加智能化。同時，多物理場耦合建模和深度學習方法的融合，有望進一步提高補償算法的魯棒性和適應性。總之，通過系統化的誤差建模與補償，激光劃線機能夠在高精度應用中發揮更大價值，推動制造業的升級。

常見問題解答（FAQ）

1.什么是激光劃線機系統誤差？

激光劃線機系統誤差是指設備在運行過程中，由于機械、熱、控制或環境因素導致的劃線位置與理想位置之間的偏差。這些誤差可分為靜態誤差（如加工誤差）和動態誤差（如熱變形），會直接影響劃線的精度和重復性。

2.為什么需要誤差建模？

誤差建模能夠量化誤差來源和影響，為補償算法提供理論基礎。通過建模，可以預測誤差行為，設計針對性的補償策略，從而提高激光劃線機的整體性能，減少廢品率和維護成本。

3.常見的補償算法有哪些？

常見補償算法包括前饋補償（基于模型預測提前修正）、反饋補償（如PID控制實時調整）、自適應補償（動態更新參數）和智能補償（使用AI技術處理非線性誤差）。選擇算法需根據誤差類型和系統要求。

4.如何驗證補償算法的有效性？

驗證方法包括實驗測試和數據分析，例如使用高精度測量工具（如激光跟蹤儀）對比補償前后的劃線誤差，計算指標如均方根誤差（RMSE）或重復精度。同時，可通過仿真軟件進行模型驗證，確保算法在實際應用中穩定可靠。

5.補償算法在實際應用中有什么挑戰？

主要挑戰包括模型精度不足（尤其對復雜誤差）、實時性要求高（需快速響應）、硬件成本限制（如傳感器精度）和環境干擾。解決這些挑戰需要優化算法結構、結合多傳感器數據，并定期進行系統校準和維護。
