老舊焊接設備升級光纖激光焊接系統方案

隨著制造業向智能化、高效化轉型，傳統焊接設備（如電弧焊、電阻焊等）因能耗高、效率低、精度差及維護成本大等問題，已難以滿足現代生產需求。光纖激光焊接技術憑借能量密度高、熱影響區小、焊接速度快、自動化程度高等優勢，成為替代老舊設備的理想選擇。

一、背景與需求分析

本方案旨在通過系統性升級，幫助企業提升焊接質量、降低綜合成本，并增強市場競爭力。

二、升級目標

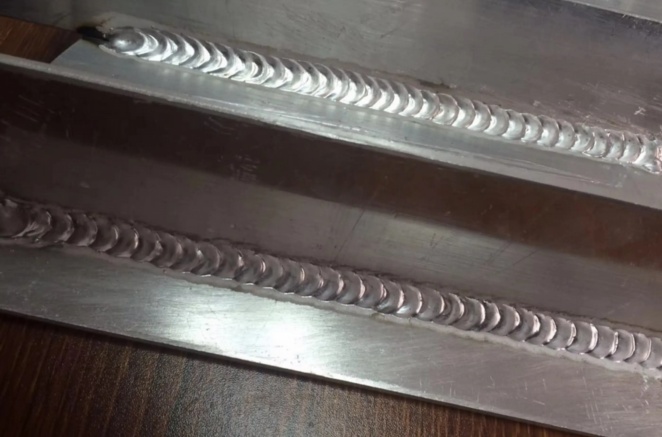

1.提升焊接質量：實現無飛濺、焊縫成形美觀，減少后續處理工序。

2.提高生產效率：焊接速度提升至傳統設備的3-5倍，兼容自動化流水線。

3.降低運營成本：減少電能消耗（較傳統設備節能30%-50%）及耗材使用。

4.增強靈活性：適應多種材料（如不銹鋼、鋁合金、銅合金）與復雜結構焊接。

5.實現數據化管理：通過集成物聯網模塊，實時監控設備狀態與生產數據。

三、系統組成與技術參數

1.核心設備：

-光纖激光器：功率范圍1-6kW（根據需求選配），波長1070nm，光束質量高。

-焊接頭：配備自適應聚焦系統與CCD視覺定位，精度達±0.1mm。

-機器人系統：六軸聯動機械臂，重復定位精度±0.05mm。

-冷卻系統：閉環水冷機組，確保激光器長時間穩定運行。

2.輔助模塊：

-除塵與防護：集成煙霧凈化與安全光柵，符合ISO11553標準。

-控制軟件：支持離線編程與實時工藝參數調整，兼容MES/ERP系統。

3.關鍵參數：

-最大焊接速度：20m/min

-適用板材厚度：0.5-8mm（鋼）/0.8-6mm（鋁）

-電能轉換效率：≥30%

-整機占地：較原設備縮減40%

四、實施步驟

1.現狀評估：

-分析現有設備布局、產能瓶頸及材料特性。

-檢測電網與氣源條件，確保滿足激光系統需求。

2.方案定制：

-根據產品類型設計夾具與傳輸機構。

-制定工藝試驗計劃（如功率-速度參數匹配）。

3.安裝與調試：

-基礎改造（如地面承重加固、電力增容）。

-集成機械臂與激光器，完成光學路徑校準。

4.人員培訓：

-操作人員：學習編程、維護與故障處理。

-工藝工程師：掌握參數優化與質量檢測方法。

5.驗收與優化：

-試生產500件樣品，進行無損檢測與強度測試。

-根據數據微調系統，實現穩定量產。

五、效益分析

1.經濟效益：

-投資回收期：1.5-2年（以年產50萬件計算）。

-單件成本降低25%，年節約能耗費用約15萬元。

2.技術效益：

-良品率從90%提升至99.5%，減少返工工時。

-支持新產品開發（如異種材料焊接）。

3.環境效益：

-噪音降至75dB以下，無焊渣與有害氣體排放。

六、典型案例

某家電企業升級后，焊接生產線效率提升300%，人力成本降低60%，產品抗拉強度提高20%，成功通過ISO3834認證。

FAQ常見問題解答

1.問：光纖激光焊接系統是否適合薄板（如0.3mm以下）焊接？

答：完全適用。光纖激光可通過精密能量控制實現微米級焊接，尤其擅長薄板與精密件加工。需配合振鏡系統與高精度夾具，避免熱變形。

2.問：升級后操作人員需要掌握哪些新技能？

答：需掌握基礎光學知識、機器人編程（如KUKA/PANUC系統）、工藝參數優化方法。供應商通常提供不少于40學時的專項培訓，包括模擬操作與實戰演練。

3.問：系統維護成本及周期如何？

答：日常維護僅需每月清理光學鏡片、檢查冷卻液純度。核心激光器壽命約10萬小時，主要耗材為保護鏡片（每1-3個月更換，成本約500元/片），年維護費用約為設備價值的2%-3%。

4.問：如何處理高反射材料（如銅、鋁）的焊接挑戰？

答：可采用藍光激光器（波長450nm）或復合焊接技術。通過調整光束擺動模式與屏蔽氣體（如氦氣），可有效抑制反射，確保焊縫一致性。

5.問：現有廠房電網是否需要改造？

答：需評估現有容量。一臺3kW光纖激光系統額定功率約15kW，若原設備為大功率電弧焊機（通常20-30kW），電網可直接兼容。建議增設穩壓裝置以應對電網波動。

通過本方案，企業可系統性完成技術迭代，實現“精度、效率、智能”三位一體的生產升級。建議與專業集成商合作，分階段推進改造，最大限度降低升級風險。
