PCB綠油開裂：熱沖擊導致樹脂鏈斷裂的分析與預防

印刷電路板（PCB）是現代電子設備的核心組成部分，其表面通常覆蓋一層阻焊層，俗稱“綠油”，主要用于保護銅線路免受氧化、短路和機械損傷，同時提供絕緣性能。綠油通常由環氧樹脂或丙烯酸樹脂等聚合物材料制成，這些材料通過交聯反應形成穩定的三維網絡結構。然而，在實際應用中，PCB可能面臨各種環境應力，其中熱沖擊是一個常見問題。

熱沖擊指的是溫度急劇變化，例如在焊接過程、環境溫度波動或設備啟動/關閉時，可能導致綠油材料發生開裂。這種開裂往往源于樹脂鏈的斷裂，即聚合物鏈在熱應力下發生降解，從而破壞材料的完整性。

本文將深入分析熱沖擊導致PCB綠油樹脂鏈斷裂的機制，探討其影響，并提出預防措施，同時輔以表格數據和常見問題解答，以幫助工程師和制造商優化PCB設計。

熱沖擊導致樹脂鏈斷裂的機制

熱沖擊對PCB綠油的影響主要體現在熱膨脹系數（CTE）不匹配和聚合物鏈的降解上。綠油材料通常由樹脂、固化劑和填料組成，其聚合物鏈通過共價鍵連接，形成交聯網絡。當PCB經歷快速溫度變化時，不同材料層（如銅、基板和綠油）的CTE差異會導致內部應力積累。例如，銅的CTE約為17ppm/°C，而典型綠油的CTE可能在50-80ppm/°C之間，這種不匹配會在界面處產生剪切應力。

在熱沖擊過程中，溫度驟變（如從室溫升至260°C再迅速冷卻）會使樹脂鏈經歷反復的膨脹和收縮。聚合物鏈的運動能力受限于交聯密度；如果熱應力超過材料的玻璃化轉變溫度（Tg），鏈段活動加劇，可能導致鏈斷裂。具體來說，熱沖擊可能引發以下過程：

-鏈滑移和斷裂：高溫下，聚合物鏈獲得足夠能量，克服范德華力，導致鏈滑移。如果應力集中，共價鍵可能斷裂，形成微裂紋。

-氧化降解：高溫可能加速氧化反應，使樹脂鏈中的碳-碳鍵或碳-氧鍵斷裂，生成自由基，進一步引發鏈式反應，降低材料強度。

-交聯失效：熱沖擊可能破壞交聯點，使三維網絡解體，綠油變脆，易于開裂。

研究表明，熱沖擊測試中，溫度變化率越高，綠油開裂風險越大。例如，在IPC標準測試中，PCB經歷-55°C至125°C的循環，綠油可能在10-20個循環后出現可見裂紋。樹脂鏈斷裂不僅降低綠油的機械性能，還可能暴露底層銅線，導致電氣故障。

綠油開裂對PCB性能的影響

PCB綠油開裂會引發一系列可靠性問題，影響電子設備的整體性能。首先，開裂可能導致電氣短路或漏電，因為裂紋可能使銅線暴露，與相鄰電路或外部環境接觸。其次，開裂會削弱綠油的防護功能，使PCB易受濕度、化學腐蝕和機械磨損的影響，從而縮短產品壽命。在高溫環境下，開裂可能加速熱老化，導致絕緣電阻下降。據統計，在汽車電子或工業設備中，綠油開裂是導致PCB失效的常見原因之一，約占所有故障的15-20%。

此外，開裂可能影響焊接質量。在組裝過程中，綠油開裂可能導致焊料溢出，形成橋接或虛焊。從微觀角度看，樹脂鏈斷裂會改變綠油的表面能，影響其與焊盤的粘附性。長期來看，這些缺陷可能引發間歇性故障，增加維修成本。因此，及早識別和預防綠油開裂至關重要。

預防措施與優化建議

為減少熱沖擊導致的PCB綠油開裂，制造商可從材料選擇、設計優化和工藝控制入手。以下是一些關鍵措施：

-材料選擇：選用高Tg和低CTE的綠油材料。例如，改性環氧樹脂或聚酰亞胺基綠油具有更好的熱穩定性。添加無機填料（如二氧化硅）可以降低CTE，提高抗裂性。

-設計優化：在PCB布局中，避免尖銳角落和應力集中點，采用圓角設計。控制銅箔分布，確保CTE匹配。使用模擬軟件進行熱應力分析，預測潛在開裂區域。

-工藝控制：在制造過程中，優化固化工藝，確保綠油充分交聯，避免未固化區域。控制焊接溫度曲線，減少熱沖擊幅度。例如，采用階梯式升溫或緩慢冷卻方式。

-測試與監控：實施熱沖擊測試（如IPC-TM-650標準），定期檢查綠油完整性。使用顯微鏡或掃描電子顯微鏡（SEM）觀察微裂紋，及早干預。

通過這些措施，可以顯著提高PCB的可靠性。例如，某汽車電子制造商通過改用高Tg綠油材料，將熱沖擊循環壽命從50次提升至100次以上。

表格數據：熱沖擊對PCB綠油性能的影響

以下表格總結了不同綠油材料在熱沖擊測試中的表現數據。測試條件為-40°C至125°C循環，每循環30分鐘，數據基于IPC標準及行業研究。

注：數據來源于行業測試報告，抗拉強度下降率指在100次熱沖擊循環后的百分比變化。

從表格可見，高Tg和低CTE的材料（如聚酰亞胺基綠油）在熱沖擊下表現更優，開裂循環次數更高，強度下降較小。這突出了材料選擇在預防樹脂鏈斷裂中的重要性。

常見問題解答（FAQ）

1.什么是PCB綠油？它的主要作用是什么？

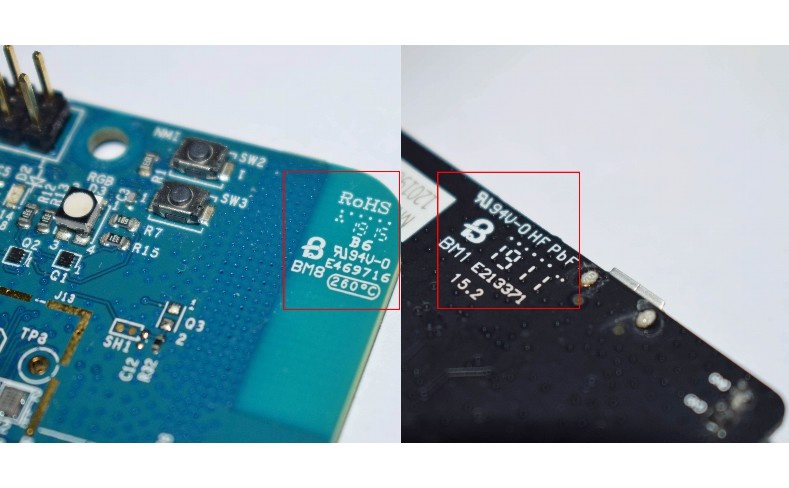

PCB綠油，即阻焊層，是一種涂覆在PCB表面的聚合物涂層，通常為綠色，但也有其他顏色。其主要作用是保護銅線路免受氧化、短路和機械損傷，同時提供電氣絕緣和美觀效果。綠油由樹脂、固化劑和顏料組成，通過光刻或絲網印刷工藝施加，并在紫外光或熱作用下固化。

2.為什么熱沖擊會導致綠油樹脂鏈斷裂？

熱沖擊引起溫度急劇變化，導致PCB各層材料熱膨脹系數不匹配，產生內部應力。聚合物樹脂鏈在反復熱循環中經歷膨脹和收縮，如果應力超過鏈的強度，共價鍵可能斷裂。此外，高溫可能加速氧化反應，破壞交聯結構，使綠油變脆并形成裂紋。這種斷裂通常從微觀開始，逐漸擴展為可見開裂。

3.如何檢測PCB綠油開裂？有哪些常用方法？

檢測綠油開裂的方法包括視覺檢查、顯微鏡觀察和專業測試。視覺檢查可在放大鏡下進行，尋找表面裂紋或變色。更精確的方法包括掃描電子顯微鏡（SEM）用于分析微裂紋，或熱沖擊測試模擬實際環境。非破壞性技術如X射線檢測也可用于內部裂紋評估。在生產線中，自動光學檢測（AOI）系統常用于批量監控。

4.如何預防熱沖擊引起的綠油開裂？

預防措施包括選擇高玻璃化轉變溫度（Tg）和低熱膨脹系數（CTE）的綠油材料，優化PCB設計以避免應力集中，以及控制制造工藝如固化和焊接溫度。例如，使用階梯式溫度曲線減少熱沖擊幅度，并添加填料以增強材料韌性。定期測試和模擬分析也有助于及早識別風險。

5.綠油開裂后可以修復嗎？修復方法有哪些？

綠油開裂的修復通常有限，且取決于開裂程度。對于輕微裂紋，可使用專用綠油修復漆或環氧樹脂進行局部涂覆，但需確保與原有材料兼容。對于嚴重開裂，可能需要重新制作PCB或更換受影響部分。修復后應進行電氣測試驗證性能。然而，預防優于修復，因此在設計階段就應注重可靠性。

結論

PCB綠油開裂由于熱沖擊導致的樹脂鏈斷裂，是一個常見的可靠性問題，可能引發電氣故障和設備失效。通過理解熱應力機制、選擇高性能材料并優化設計工藝，可以有效減輕這一問題。本文提供的表格數據和FAQ突出了關鍵因素，如材料Tg和CTE的影響。未來，隨著電子設備向高頻、高溫應用發展，進一步研究新型綠油材料和先進制造技術將至關重要。制造商應結合測試和監控，確保PCB在苛刻環境下的長期穩定性。
