PCB在線鐳雕與COB在線鐳雕對比分析

在電子制造行業中，激光雕刻（鐳雕）技術廣泛應用于產品標識、追溯和功能標記。隨著自動化需求的提升，在線鐳雕系統成為生產線上的關鍵環節，能夠?qū)崿F(xiàn)實時、高效的標記處理。PCB（印刷電路板）和COB（芯片直接封裝）作為電子設備的核心組成部分，其在線鐳雕過程各有特點。

本文將從定義、過程、應用、優缺點等方面，對PCB在線鐳雕和COB在線鐳雕進行詳細對比，幫助讀者理解這兩種技術的差異與適用場景。通過分析，我們旨在為電子制造企業提供技術選型參考，優化生產流程。

PCB在線鐳雕

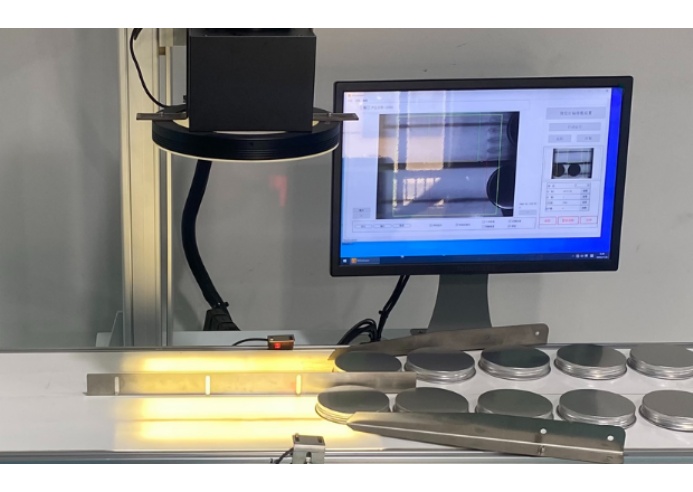

PCB在線鐳雕是指在印刷電路板的生產線上，集成激光雕刻系統，對PCB表面進行標記的過程。PCB作為電子元件的載體，通常由絕緣基材（如FR-4）和銅層組成，鐳雕可用于添加序列號、二維碼、品牌標識或電路圖案。在線鐳雕系統通過計算機控制激光頭，在PCB移動過程中實時完成雕刻，實現高精度和非接觸式處理。

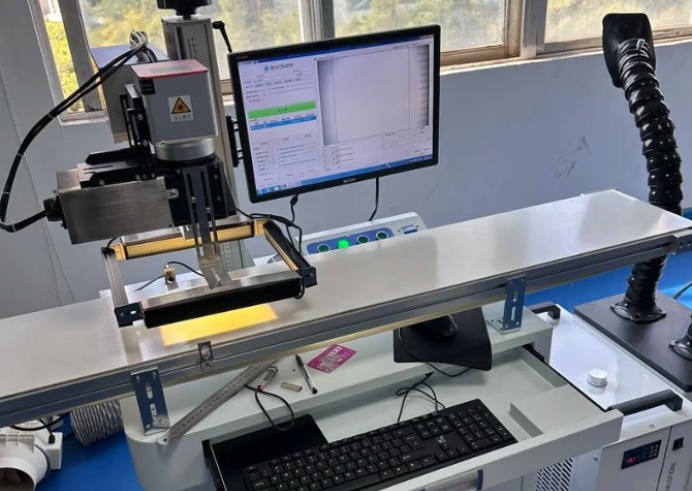

過程與特點：PCB在線鐳雕通常采用光纖或CO?激光器，根據材料特性調整參數（如功率、速度）。例如，在PCB的銅層或阻焊層上雕刻時，激光能精確去除表層材料，形成永久標記。該過程自動化程度高，可與SMT（表面貼裝技術）生產線無縫集成，提升效率。優點包括高精度（可達微米級）、高速處理（每秒多個標記）、耐用性強（抗磨損和化學腐蝕），以及環保（無油墨或化學試劑）。然而，缺點也不容忽視：對材料敏感，例如某些柔性PCB可能因激光熱影響而變形；初始設備投資較高；且若參數設置不當，可能導致標記不清或損傷電路。

應用場景：PCB在線鐳雕廣泛應用于消費電子、汽車電子、醫療設備等領域，用于產品追溯、防偽和合規標識。例如，智能手機主板上的二維碼鐳雕，可幫助制造商追蹤生產批次和質量數據。

COB在線鐳雕

COB在線鐳雕是指在芯片直接封裝（ChiponBoard）的生產過程中，集成激光雕刻系統，對封裝表面進行標記。COB技術將裸芯片直接粘合到PCB上，并通過金線鍵合連接，最后用環氧樹脂封裝保護。在線鐳雕通常應用于封裝后的樹脂表面，用于添加標識信息，如型號、日期或品牌。

過程與特點：COB在線鐳雕多采用紫外或綠光激光器，因?yàn)闃?shù)脂材料對特定波長敏感，可減少熱損傷。過程涉及在封裝固化后，激光頭在高速生產線上進行雕刻，確保標記與芯片功能兼容。優點包括空間節省（COB本身集成度高，鐳雕進一步減少外部標記部件）、標記持久（耐高溫和濕度），以及適用于高密度電子設備（如LED模塊或傳感器）。缺點則更顯著：雕刻精度受封裝表面不平整影響，可能導致標記模糊；過程復雜，需嚴格控制激光參數以避免損壞芯片或鍵合線；成本較高，因?yàn)镃OB封裝本身就需要精密設備，鐳雕系統進一步增加投資。

應用場景：COB在線鐳雕常見于高端電子產品，如LED照明、智能穿戴設備和工業傳感器，其中小型化和可靠性是關鍵需求。例如，在汽車LED頭燈中，COB鐳雕用于標識光源參數，確保長期可追溯性。

PCB在線鐳雕與COB在線鐳雕對比

從多個維度對比PCB和COB在線鐳雕，可以更清晰地識別其差異：

-精度與質量：PCB在線鐳雕通常具有更高精度，因?yàn)镻CB表面平坦，易于激光聚焦，標記清晰度高；而COB在線鐳雕受封裝樹脂表面不規則性影響，精度稍低，可能需額外校準。在標記耐久性方面，兩者均表現良好，但COB鐳雕更易受封裝材料老化影響。

-速度與效率：兩者均支持高速在線處理，但PCB鐳雕集成更簡單，適用于大批量生產；COB鐳雕因涉及封裝后處理，可能稍慢，且需與封裝工藝同步，避免生產瓶頸。

-成本因素：PCB在線鐳雕設備成本相對較低，且維護簡單，適合中小型企業；COB在線鐳雕則需更高投資，包括激光器和封裝線適配，總體成本更高，但適用于高附加值產品。

-應用靈活性：PCB鐳雕適用性廣，可用于多種PCB類型；COB鐳雕更專精于集成封裝領域，在空間受限場景中優勢明顯。

-技術挑戰：PCB鐳雕主要挑戰在于材料兼容性和熱管理；COB鐳雕則需解決芯片保護問題，激光參數不當可能導致微裂紋或性能下降。

總體而言，PCB在線鐳雕更適合標準化、大規模電子制造，而COB在線鐳雕則適用于高密度、高性能應用，企業在選擇時應根據產品需求和預算權衡。

結論

PCB在線鐳雕和COB在線鐳雕各具優勢，前者以高精度和低成本見長，后者以集成化和可靠性取勝。在電子制造日益智能化的背景下，在線鐳雕技術不僅能提升生產效率，還能增強產品追溯能力。企業應結合自身生產需求，選擇合適的技術路徑，例如在消費電子中優先PCB鐳雕，而在高端模塊中考慮COB鐳雕。未來，隨著激光技術的進步，兩者可能進一步融合，推動電子制造向更高效、環保的方向發展。

常見問題解答（FAQ）

1.什么是PCB在線鐳雕？它主要用于哪些領域？

PCB在線鐳雕是指在印刷電路板生產線上，使用激光系統對PCB表面進行實時標記的過程。它通過非接觸式激光雕刻添加信息如序列號、二維碼或電路圖案，主要用于電子制造領域，例如智能手機、汽車電子和醫療設備，以實現產品追溯、防偽和合規標識。優點是高精度和耐用性，但需注意材料兼容性。

2.COB在線鐳雕與PCB在線鐳雕的主要區別是什么？

主要區別在于應用對象和技術復雜度：PCB在線鐳雕針對平坦的電路板表面，精度高、成本較低；COB在線鐳雕則針對芯片直接封裝后的樹脂表面，集成度高但精度受封裝不平整影響，且成本更高。此外，COB鐳雕更適用于空間受限的高端產品，如LED和傳感器，而PCB鐳雕適用于標準化大批量生產。

3.在線鐳雕技術是否會對電子元件造成損傷？

如果參數設置正確，在線鐳雕通常安全無損，因?yàn)樗捎梅墙佑|式激光，精確控制能量。但對于COB鐳雕，若激光功率過高或焦點不準，可能損傷芯片或鍵合線；PCB鐳雕則需避免過度熱影響導致電路變形。因此，建議在生產前進行測試，并使用自動校準系統以最小化風險。

4.哪種在線鐳雕技術更適合小型電子項目？

對于小型電子項目，PCB在線鐳雕通常更合適，因?yàn)樗O(shè)備投資較低、操作簡單，且適用于多種標準PCB。如果項目涉及高密度封裝或極小空間，COB在線鐳雕可能更好，但需考慮較高成本和專業技術要求。建議根據項目預算、產量和性能需求評估選擇。

5.在線鐳雕的常見問題有哪些？如何解決？

常見問題包括標記不清晰、設備故障和材料兼容性問題。例如，標記模糊可能因激光參數不當或表面污染導致，解決方法是優化功率和速度設置，并清潔表面；設備故障需定期維護和軟件更新。對于COB鐳雕，額外注意封裝材料特性，避免激光引起的熱應力。總體而言，通過培訓操作員和采用高質量激光系統，可以大幅減少問題發生。
