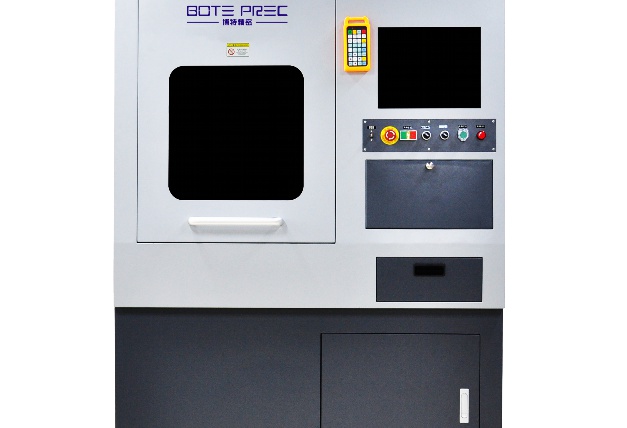

視覺定位激光打標機保養方法

視覺打標機操作與保養規程

一、目的

規范視覺打標機的操作流程及維護保養要求，確保設備安全運行，延長使用壽命，保障打標質量。

二、適用范圍

適用于工業級視覺識別自動打標設備（含激光/氣動/油墨等類型）的操作與維護管理。

三、操作規范

（一）開機準備

1. 檢查設備電源、氣源連接是否正常（氣壓應保持0.4-0.6MPa）

2. 確認鏡頭、工作臺面無積塵

3. 檢查導軌潤滑情況

4. 環境溫度應保持10-35℃，濕度≤70%RH

（二）操作流程

1. 啟動順序：

– 開啟總電源開關

– 啟動控制軟件系統

– 執行設備自檢程序

2. 參數設置：

– 根據材料類型選擇對應打標模式

– 設置功率（激光類）、壓力（氣動類）等核心參數

– 調整焦距至最佳工作距離

3. 視覺校準：

– 執行CCD自動對焦

– 校準坐標定位系統

– 進行樣品打標測試

4. 批量作業：

– 固定工件定位夾具

– 啟動自動識別程序

– 實時監控打標質量

5. 關機流程：

– 關閉打標程序

– 清潔工作區域

– 按順序關閉各子系統電源

四、保養維護

（一）日常保養

1. 每次使用后：

– 用無塵布清潔光學鏡頭

– 清除廢料收集箱

– 檢查氣路密封性

2. 每周維護：

– 導軌潤滑（使用專用潤滑脂）

– 檢查散熱系統通風情況

– 校準定位精度

（二）定期維護

1. 每月：

– 深度清潔光路系統

– 檢查各傳動部件磨損情況

– 更新軟件系統

2. 每季度：

– 更換空氣過濾器

– 檢測激光器功率（激光設備）

– 校驗視覺定位精度

3. 年度維護：

– 專業工程師全面檢測

– 更換老化密封件

– 系統參數整體校準

五、安全注意事項

1. 操作時必須佩戴防護眼鏡

2. 設備運行時禁止打開防護罩

3. 維護前必須切斷電源并釋放殘余氣壓

4. 嚴禁私自調整光學元件位置

5. 異常報警立即停機檢查

六、應急處理

1. 突然停機：

– 記錄故障代碼

– 關閉總電源

– 聯系設備工程師

2. 打標質量異常：

– 檢查焦距設置

– 清潔光學元件

– 校準視覺系統

3. 設備異響：

– 立即停止運行

– 檢查傳動機構

– 排查異物卡阻

七、記錄與培訓

1. 建立設備運行日志

2. 保存維護保養記錄

3. 操作人員須經專業培訓考核

4. 每半年組織安全操作復訓

（注：本規程需根據具體設備型號參數進行調整，執行時應嚴格參照設備說明書要求。當設備出現復雜故障時，應及時聯系廠家技術支持。）

以下是一篇關于激光打標機維護與保養的800字技術指南：

激光打標機維護與保養指南

激光打標機作為高精度工業設備，廣泛應用于金屬、塑料、陶瓷等材料的標記加工。其性能穩定性和使用壽命高度依賴于日常維護與規范操作。本文從清潔、檢查、調試、安全等多個維度，系統闡述激光打標機的科學保養方法。

一、日常維護要點

1. 設備清潔

– 光學系統：每周用無水乙醇與無塵布清潔聚焦鏡、振鏡等光學元件，避免灰塵堆積導致激光散射或能量損耗。注意不可直接觸碰鏡面鍍膜層。

– 機身與導軌：每日關機后使用吸塵器清除加工區域金屬碎屑，導軌處涂抹專用潤滑脂，防止異物卡滯影響運動精度。

– 散熱系統：定期清理散熱風扇濾網，確保風道暢通，避免因過熱引發激光器功率衰減。

2. 環境控制

保持車間溫度在15-30℃、濕度低于70%，安裝防塵罩減少粉塵污染。避免設備暴露在強電磁干擾或震動環境中。

二、定期保養計劃

1. 月度檢查

– 激光器檢測：通過功率計測量輸出能量是否達標，光纖接口檢查是否氧化。

– 冷卻系統維護：更換冷卻水（建議使用去離子水），清理水箱水垢，檢測水泵運行噪音。

– 軟件校準：執行振鏡校正程序，驗證打標精度誤差是否在±0.01mm范圍內。

2. 季度深度保養

– 光學組件校準：拆解清潔擴束鏡、場鏡，使用He-Ne激光校準光路同軸度。

– 機械部件維護：檢查皮帶張力、聯軸器緊固度，對絲杠軸承進行重新潤滑。

– 電氣系統檢測：測試接地電阻（應≤4Ω），排查線路老化或接觸不良隱患。

三、故障預防與應對

1. 常見問題處理

– 標記模糊：檢查聚焦鏡污染或焦距偏移，重新清潔并校準Z軸高度。

– 設備報警：根據控制面板代碼判斷故障類型，如水溫過高需檢查冷卻系統，紅光偏移需調整光路。

– 功率下降：排查激光器壽命（光纖激光器典型壽命約10萬小時）、電源穩定性及鏡片損耗情況。

2. 備件管理

建立關鍵部件更換周期檔案：

– 保護鏡片：每200-300小時更換

– 濾芯：每6個月更換

– 激光管（CO2機型）：8000-10000小時更換

四、安全操作規范

1. 人員防護

操作時須佩戴專用激光防護眼鏡（針對設備波長選擇對應OD值），避免直視或反射激光束。

2. 設備安全

– 維護前務必切斷電源并釋放電容余電

– 禁止在設備運行時進行光路調整

– 易燃材料加工需配備排煙系統

五、數字化管理建議

1. 建立設備運行日志，記錄每日工作時長、功率參數及維護記錄。

2. 使用物聯網傳感器監測溫度、濕度、振動等參數，實現預測性維護。

3. 定期進行專業級光學檢測（如M2因子測試），量化評估激光質量。

結語

科學的維護策略可使激光打標機保持90%以上有效開機率，延長設備壽命3-5年。建議結合廠商技術手冊制定個性化保養方案，并通過專業培訓提升操作人員技能。只有將規范維護轉化為日常習慣，才能最大化設備價值，保障生產質量與效率。

該指南涵蓋設備全生命周期管理要點，可根據具體機型調整實施細節。

激光打標機的定位指示燈技術解析與應用實踐

激光打標機的定位指示燈是設備運行前實現精確定位的關鍵輔助系統，其核心功能是通過可見光標記加工區域，確保加工路徑的準確性。本文將從技術原理、光源類型、系統構成和應用實踐四個維度進行深入解析。

一、技術原理與光源特性

1. 光學定位機制

定位指示燈采用低功率可見光光源，通過同軸或旁軸光學系統與主激光器協同工作。其光學路徑經過精密校準，確保指示光斑與主激光焦點重合度誤差小于0.05mm。當設備啟動時，定位光在材料表面形成直徑0.5-2mm的清晰光斑，操作人員可通過觀察光斑位置進行工件定位。

2. 光源光譜特性

主流設備采用兩種光源配置：

– 紅光系統：波長635-650nm，功率5-20mW，采用半導體激光二極管。優勢在于穿透性強，在金屬表面反射率高達85%，適合深色材料加工。

– 綠光系統：波長520-532nm，功率10-30mW，多采用DPSS激光器。其短波長特性在透明/半透明材料（如玻璃、亞克力）表面可見度提升40%，特別適用于精細雕刻場景。

二、系統架構與技術創新

1. 模塊化設計

現代定位系統包含四大核心模塊：

– 光源組件：采用TO-18封裝激光管，配合溫度補償電路，確保波長穩定性

– 光束整形單元：包含準直透鏡（NA0.15-0.3）和可調光闌，實現光斑直徑0.1-5mm連續可調

– 同步控制電路：采用PWM調光技術，支持500Hz-10kHz頻率調節，避免與加工激光產生干涉

– 安全防護系統：集成光功率監測傳感器，當異常超過設定閾值時自動切斷電源

2. 智能校準技術

新型設備配備自動校準功能，通過CCD視覺系統實時檢測定位光與加工激光的位置偏差。采用PI控制器實現動態補償，校準精度可達±5μm，校準周期縮短至0.5秒。同時支持二維碼定位技術，通過掃描工件表面預設標記實現亞微米級定位。

三、應用場景與優化方案

1. 工業級應用實踐

在汽車零部件加工中，紅光定位系統在黑色陽極氧化鋁表面形成300:1對比度的指示標記，配合視覺定位系統可將對位時間縮短60%。醫療器材領域采用532nm綠光系統，在透明PETG材料表面實現0.02mm的定位精度，滿足ISO 13485醫療器械制造標準。

2. 參數優化策略

根據材料特性調整定位參數：

– 金屬材料：采用650nm紅光，功率15mW，光斑直徑1.5mm

– 塑料制品：使用532nm綠光，功率20mW，配合環形光斑設計

– 陶瓷材料：采用635nm紅光與同軸CCD組合，功率調至8mW防止表面灼傷

四、安全規范與發展趨勢

符合IEC 60825-1 Class 2安全標準，配置自動衰減濾光片，當設備艙門開啟時，定位光功率立即降至1mW以下。未來技術將向多光譜融合方向發展，通過RGB三色復合光源實現材料自適應性定位，結合AR增強現實技術，可將虛擬加工路徑與實際光斑重合度提升至98%以上。

隨著智能制造需求升級，定位指示燈已從簡單的位置指示進化為智能加工系統的核心感知單元，其技術創新持續推動著激光加工精度和效率的突破性提升。
