透明塑料焊接焊線發(fā)灰怎么回事(塑料焊槍焊接技巧方法)

透明塑料焊接焊線發(fā)灰的現(xiàn)象，是在塑料焊接過(guò)程中常見(jiàn)的一種質(zhì)量缺陷，尤其是在超聲波焊接、熱板焊接、激光焊接等常用透明塑料焊接工藝中更為明顯。這種“發(fā)灰”現(xiàn)象不僅影響外觀質(zhì)量，還可能影響焊接部位的強(qiáng)度與密封性能。下面我們從多個(gè)角度探討其原因及改進(jìn)方法。

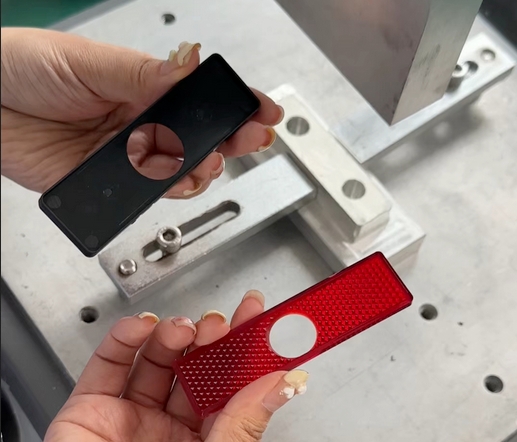

# 一、焊接過(guò)程中為什么會(huì)發(fā)灰？

1. 過(guò)高的焊接溫度或能量輸入
透明塑料如PMMA、PC、PETG等在高溫下易出現(xiàn)分解，當(dāng)超聲波或熱板焊接中能量控制不當(dāng)時(shí)，會(huì)導(dǎo)致材料局部過(guò)熱，出現(xiàn)分解、碳化現(xiàn)象。這種分解物質(zhì)往往呈灰白色或發(fā)黑，從而使焊線部位出現(xiàn)“發(fā)灰”。

2. 塑料中雜質(zhì)或水分含量高
透明塑料對(duì)原料的純度要求較高，如果原料中混有雜質(zhì)、粉塵或水分，焊接時(shí)這些雜質(zhì)會(huì)被“燒焦”，在焊縫處沉積，形成發(fā)灰區(qū)域。尤其是吸濕性強(qiáng)的材料（如PA、PC），如果未充分干燥就焊接，水蒸氣會(huì)導(dǎo)致發(fā)泡、發(fā)灰等現(xiàn)象。

3. 模具或焊頭接觸不良
在焊接設(shè)備精度不足或模具設(shè)計(jì)不合理的情況下，焊頭與塑料之間的壓力分布不均，會(huì)導(dǎo)致局部摩擦過(guò)熱或不均勻受熱，也會(huì)出現(xiàn)“發(fā)灰”甚至“發(fā)黑”的區(qū)域。

4. 空氣氧化反應(yīng)

高溫焊接時(shí)，如果局部溫度超過(guò)材料的氧化點(diǎn)，在空氣中可能發(fā)生氧化反應(yīng)，形成灰色或白色氧化物沉積在焊線處。激光焊接時(shí)若沒(méi)有在保護(hù)氣體（如氮?dú)猓┉h(huán)境下進(jìn)行，也容易產(chǎn)生此類問(wèn)題。

# 二、如何預(yù)防焊線發(fā)灰？

1. 控制焊接工藝參數(shù)
優(yōu)化焊接參數(shù)，如超聲波功率、焊接時(shí)間、壓力等，盡量避免因能量過(guò)大造成塑料碳化。使用多段焊接程序可逐漸加熱，避免瞬間過(guò)熱。

2. 提升原料純度和干燥質(zhì)量
使用高純度的透明塑料原料，且在焊接前充分干燥，通常需要在80～100℃下烘干2～4小時(shí)，避免因水分蒸發(fā)產(chǎn)生氣泡和灰色殘留物。

3. 優(yōu)化模具設(shè)計(jì)
保持模具和焊頭的潔凈，確保焊接面受力均勻，必要時(shí)可通過(guò)仿真軟件（如Moldflow）分析受力和溫度分布，提前排查可能的發(fā)灰區(qū)域。

4. 使用惰性氣體保護(hù)

在激光或熱板焊接透明塑料時(shí)，可通過(guò)通入氮?dú)饣蚨趸嫉榷栊詺怏w，隔絕氧氣，減少高溫下的氧化反應(yīng)，降低焊線發(fā)灰的可能性。

# 三、總結(jié)

透明塑料焊接焊線發(fā)灰的根本原因，多數(shù)與焊接工藝參數(shù)、材料處理和環(huán)境控制有關(guān)。作為精密塑料制品制造中的一個(gè)重要環(huán)節(jié)，焊接過(guò)程中的每一個(gè)細(xì)節(jié)都可能影響最終質(zhì)量。通過(guò)科學(xué)設(shè)定參數(shù)、加強(qiáng)原料管控、優(yōu)化焊接結(jié)構(gòu)與環(huán)境，就可以大幅降低發(fā)灰現(xiàn)象，提高焊接質(zhì)量與產(chǎn)品美觀度。

塑料焊槍焊接技巧方法

塑料焊槍是一種專門(mén)用于熱塑性塑料焊接的加熱工具，常用于焊接PVC、PE、PP等塑料板材、管材或零部件。掌握正確的焊接技巧和方法，不僅能提高焊接強(qiáng)度，還能減少焊縫氣泡、裂紋和脫層等缺陷。以下是使用塑料焊槍進(jìn)行焊接的常見(jiàn)技巧和操作要點(diǎn)：

一、準(zhǔn)備工作

1. 清潔焊接面：在焊接前，務(wù)必將塑料表面清理干凈，去除油漬、灰塵和氧化層。可以使用酒精、刮刀或砂紙進(jìn)行處理，確保焊接表面干凈、平整。

2. 選擇合適的焊條：焊條應(yīng)與基材材質(zhì)相同（如PE對(duì)PE、PP對(duì)PP），避免材質(zhì)不兼容導(dǎo)致焊接強(qiáng)度不足。

3. 設(shè)定合適溫度：根據(jù)材料類型調(diào)節(jié)焊槍溫度，一般在220℃\~280℃之間。溫度過(guò)高容易燒焦，過(guò)低則焊接不牢。

二、焊接技巧

1. 保持穩(wěn)定角度與速度：焊接時(shí)應(yīng)保持焊槍與工件約45度夾角，焊嘴距離塑料表面1\~2cm，并勻速移動(dòng)，確保熱風(fēng)均勻加熱。

2. 預(yù)熱并同步推進(jìn)焊條：將焊接部位與焊條一同預(yù)熱，當(dāng)塑料稍微熔軟后，用壓輪或工具將焊條壓入縫隙，使其與基材充分融合。

3. 分段焊接，避免過(guò)熱：對(duì)于長(zhǎng)焊縫可采用分段焊接方式，避免局部過(guò)熱變形，并防止焊接過(guò)程中溫度波動(dòng)過(guò)大。

三、后處理與檢查

焊接完成后，檢查焊縫是否飽滿、均勻，無(wú)氣孔、裂縫等缺陷。也可用手輕壓或輕敲焊縫，判斷其牢固程度。如有需要可用刀具修整焊縫邊緣，提升美觀度。

掌握塑料焊槍的使用技巧，不僅能提升焊接質(zhì)量，還能延長(zhǎng)設(shè)備使用壽命。勤加練習(xí)與積累經(jīng)驗(yàn)，是成為塑料焊接能手的關(guān)鍵。你需要我補(bǔ)充常見(jiàn)錯(cuò)誤或故障處理方法嗎？
